Giới thiệu ODF 4Fo trong nhà indoor SC/UPC
- ODF 4Fo trong nhà indoor SC/UPC hay còn được gọi là hộp phối quang 4Fo trong nhà chứa 4 sợi quang sử dụng chuẩn đầu nối SC/UPC.
- Hộp phối quang ODF 4Fo trong nhà indoor SC/UPC để sử dụng trong nhà giúp kết nối và phân phối tín hiệu quang từ đường cáp chính của nhà cung cấp dịch vụ (ISP) đến các thiết bị đầu cuối của người dùng như modem quang, router hay converter quang.
-

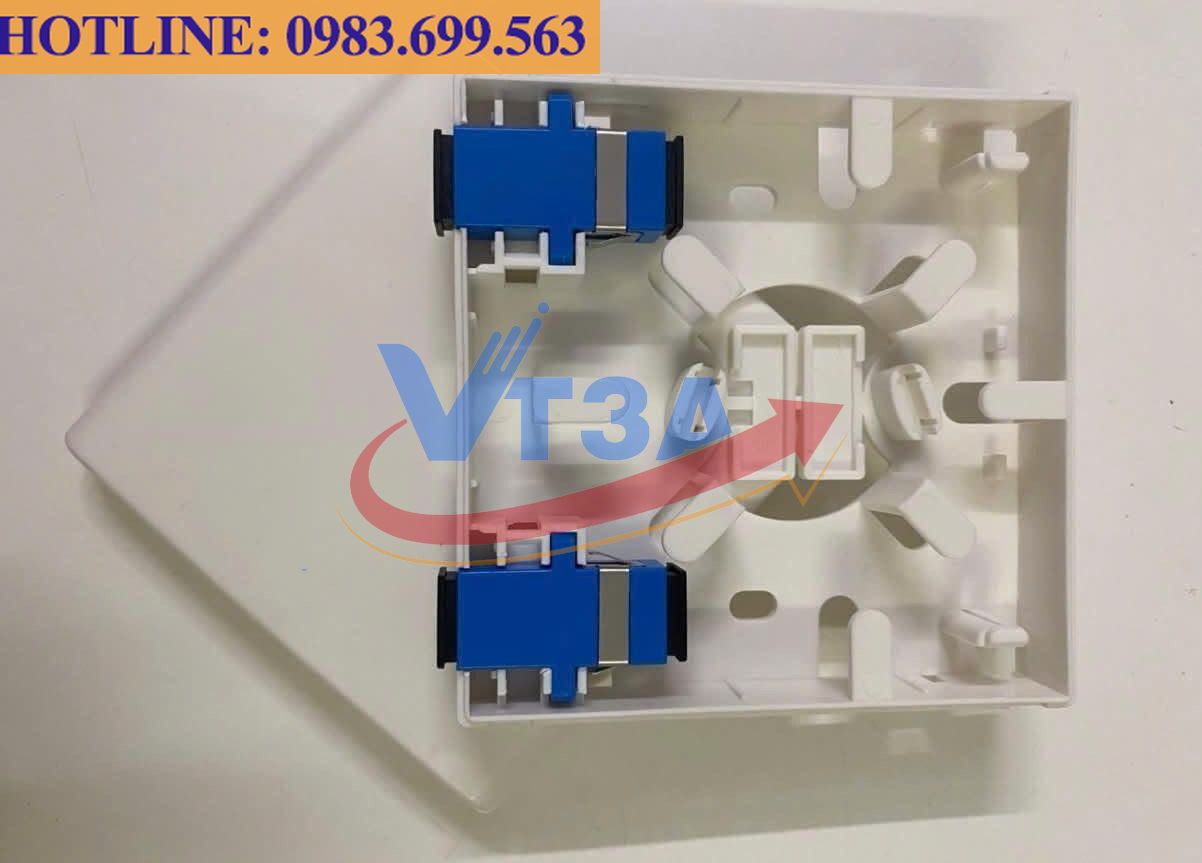

Cấu tạo ODF 4Fo trong nhà indoor SC/UPC
- Vỏ hộp (Box Enclosure): được chế tạo từ nhựa ABS cao cấp. Loại nhựa này có đặc tính nhẹ, cứng cáp, chịu lực va đập tốt và đặc biệt là có khả năng chống cháy nổ ở mức độ nhất định, an toàn khi sử dụng trong môi trường gia đình.
- Thiết kế vỏ hộp có các góc cạnh được bo tròn. Mặt sau hộp có sẵn các lỗ để bắt vít cố định lên tường. Nắp hộp được thiết kế dạng ngàm gài hoặc khóa chốt đơn giản, dễ dàng đóng mở khi cần bảo trì.
- Khay hàn quang (Splice Tray): được tích hợp sẵn bên trong, làm nhiệm vụ cố định và bảo vệ các ống co nhiệt (nơi chứa điểm hàn nối mỏng manh giữa sợi cáp quang chính và dây hàn quang pigtail).
- Khay được thiết kế với các rãnh định hướng thông minh. Sợi quang không thể bị gập góc 90 độ vì sẽ làm gãy lõi thủy tinh bên trong. Các rãnh này giúp quấn phần dây quang thừa theo những vòng tròn có bán kính uốn cong đạt chuẩn, đảm bảo tín hiệu ánh sáng truyền đi mượt, không bị suy hao hay đứt gãy.
- Đầu nối quang (Adapter SC/UPC):
- Với dung lượng 4Fo, hộp được trang bị sẵn 4 khe cắm để gắn 4 chiếc Adapter SC/UPC (màu xanh dương).
- Adapter đóng vai trò là cầu nối trung gian. Một đầu của Adapter sẽ cắm dây hàn quang (pigtail) từ bên trong hộp, đầu còn lại hướng ra ngoài để người dùng cắm dây nhảy quang (patch cord) dẫn tín hiệu đến modem. Các Adapter này được gia công với độ chính xác micromet, giúp hai lõi sợi quang tiếp xúc tốt với nhau.
- Dây hàn quang (Pigtail) và Ống co nhiệt:
- Dây pigtail là một đoạn dây cáp quang ngắn, một đầu đã được bấm sẵn đầu nối SC/UPC tại nhà máy, đầu còn lại để trống để hàn vào cáp quang chính của nhà mạng.
- Ống co nhiệt là một ống nhựa nhỏ có lõi thép gia cường. Sau khi máy hàn quang nối hai sợi cáp lại với nhau, ống co nhiệt sẽ được hơ nóng để ôm chặt mối nối, bảo vệ nó khỏi bụi bẩn, độ ẩm và lực kéo căng.
- Phụ kiện cố định (Accessories): các đai thít nhựa (dây thít), ốc vít lở để gắn tường, và kẹp cố định cáp quang đầu vào, ngăn chặn tình trạng cáp bị tuột khi có lực vô tình kéo từ bên ngoài.
-
Ứng dụng ODF 4Fo trong nhà indoor SC/UPC
- Hệ thống mạng FTTH: hộp ODF 4Fo làm điểm kết cuối trên tường. Từ hộp ODF, một sợi dây nhảy quang nhỏ màu vàng được kết nối đến modem.
- Mạng LAN quang nội bộ trong văn phòng, doanh nghiệp: ODF 4Fo trong nhà indoor SC/UPC thường được đặt tại các tủ rack nhỏ ở mỗi tầng hoặc phòng ban, đóng vai trò phân chia tín hiệu mạng nội bộ một cách khoa học, dễ dàng quản lý và khắc phục sự cố khi mạng bị lỗi.
- Hệ thống Camera giám sát an ninh (CCTV) trong nhà: Tại mỗi vị trí lắp đặt camera hoặc cụm camera, một chiếc hộp ODF 4Fo sẽ được gắn để bảo vệ mối nối quang trước khi kết nối vào thiết bị chuyển đổi tín hiệu.
- Hệ thống truyền hình cáp quang (CATV) & Smart Home: Hộp ODF 4Fo đóng vai trò là tủ phân phối trung tâm thu nhỏ, giúp việc đi dây âm tường hoặc nổi trên tường trở nên tinh tế, không làm ảnh hưởng đến thiết kế nội thất đắt tiền của ngôi nhà.
-
Thông số kỹ thuật
- Dung lượng tối đa 4 Sợi quang (4 Core / 4 Fo) Phù hợp cho nhu cầu cá nhân, gia đình, văn phòng nhỏ.
- Chuẩn đầu nối (Adapter) SC/UPC (Vuông lớn, màu xanh dương) thông dụng hiện nay, dễ dàng mua dây thay thế, cắm rút mượt mà.
- Vật liệu vỏ hộp Nhựa ABS cao cấp, màu trắng, chống cháy nhẹ, màu sắc trang nhã phù hợp với màu sơn tường.
- Độ suy hao chèn (Insertion Loss): ≤ 0.2 dB
- Độ suy hao phản hồi (Return Loss): ≥ 50 dB
- Nhiệt độ hoạt động: -25°C đến +70°C
- Độ ẩm môi trường: ≤ 95% (không ngưng tụ)
- Kích thước: 150mm x 110mm x 30mm .
- Phụ kiện tiêu chuẩn đi kèm: 4 Adapter SC/UPC, 4 Dây hàn quang (Pigtail), 4 Ống co nhiệt, Ốc vít lở, Dây thít nhựa
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Cáp quang, Hộp phối quang ODF Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: phukiencapquang.com - vienthong3a.com
-
Thông số kỹ thuật
- Dung lượng tối đa 4 Sợi quang (4 Core / 4 Fo) Phù hợp cho nhu cầu cá nhân, gia đình, văn phòng nhỏ.
- Chuẩn đầu nối (Adapter) SC/UPC (Vuông lớn, màu xanh dương) thông dụng hiện nay, dễ dàng mua dây thay thế, cắm rút mượt mà.
- Vật liệu vỏ hộp Nhựa ABS cao cấp, màu trắng, chống cháy nhẹ, màu sắc trang nhã phù hợp với màu sơn tường.
- Độ suy hao chèn (Insertion Loss): ≤ 0.2 dB
- Độ suy hao phản hồi (Return Loss): ≥ 50 dB
- Nhiệt độ hoạt động: -25°C đến +70°C
- Độ ẩm môi trường: ≤ 95% (không ngưng tụ)
- Kích thước: 150mm x 110mm x 30mm .
- Phụ kiện tiêu chuẩn đi kèm: 4 Adapter SC/UPC, 4 Dây hàn quang (Pigtail), 4 Ống co nhiệt, Ốc vít lở, Dây thít nhựa
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Cáp quang, Hộp phối quang ODF Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: phukiencapquang.com - vienthong3a.com
Download Datasheet:
