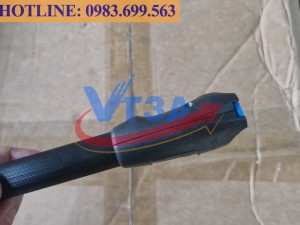

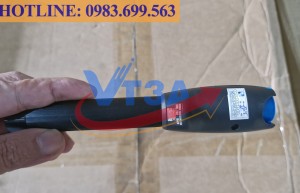

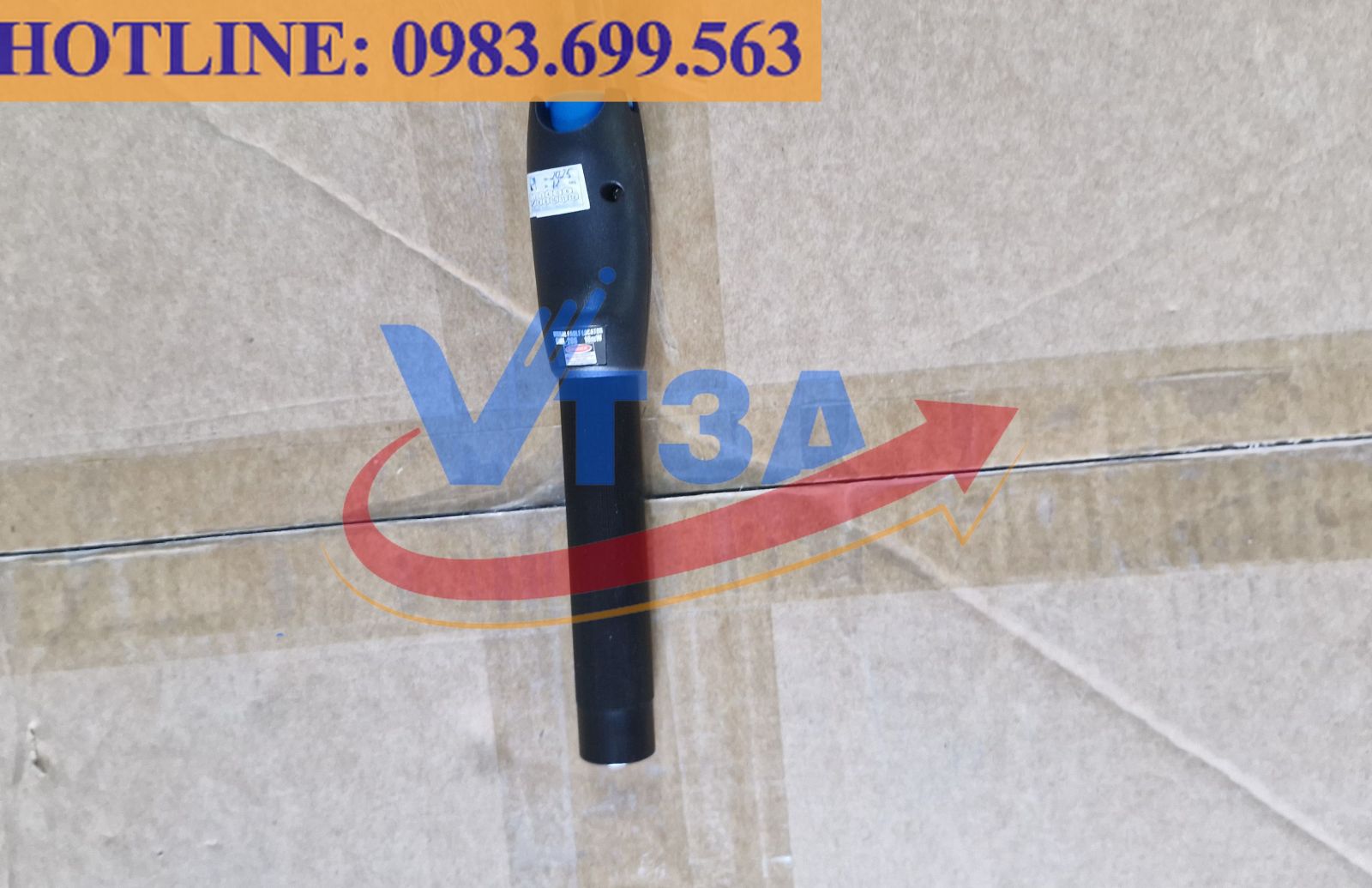

Tìm hiểu Bút soi cáp quang 10km
- Bút soi cáp quang 10km (hay còn gọi là Visual Fault Locator - VFL) là thiết bị phát ra ánh sáng laser màu đỏ thường ở bước sóng 650nm để kiểm tra tính thông suốt của sợi quang.
- Bút soi cáp quang 10km với công suất phát khoảng 10mW, nó đủ mạnh để soi thông tuyến cho các đường trục ngắn, mạng LAN, hoặc hệ thống Camera IP, nhưng lại không quá đắt đỏ như các dòng 20km-30km.
- Bút soi cáp quang 10km khi bạn bật công tắc, di chuyển nguồn laser đỏ vào lòng sợi cáp:
- Nếu cáp tốt: Ánh sáng sẽ đi hết chiều dài sợi cáp và phát sáng mạnh ở đầu bên kia.
- Nếu cáp lỗi (đứt/gập): Ánh sáng sẽ thoát ra tại điểm lỗi, tạo thành một đốm sáng đỏ rực rỡ ngay tại vỏ cáp (đối với dây nhảy hoặc cáp có vỏ mỏng).
-
Cấu tạo của Bút soi cáp quang 10km
-
Lớp vỏ bảo vệ (Body):
- Thường được làm từ hợp kim nhôm siêu bền (Aluminium Alloy) hoặc nhựa ABS chống va đập. Vỏ kim loại giúp tản nhiệt tốt hơn cho diode laser bên trong và chịu được các cú rơi vô tình khi leo trèo cột điện.
-
Đầu phát Laser (Laser Diode):
- Đây là phần quan trọng của thiết bị. Diode này phát ra ánh sáng đỏ bước sóng 650nm ± 10nm. Chất lượng diode quyết định độ gom của tia sáng và khả năng soi xa đúng chuẩn 10km hay không.
-
Cổng kết nối quang (Connector Interface):
- Đa số bút soi quang 10km sử dụng đầu kết nối Universal 2.5mm. Điều này có nghĩa là nó tương thích trực tiếp với các chuẩn đầu nối phổ biến nhất hiện nay như SC, FC, và ST mà không cần đầu chuyển đổi.
-
Mạch điều khiển (Driver Circuit):
- Mạch này điều ổn dòng điện cấp cho laser, giúp ánh sáng ổn định không bị chớp tắt do pin yếu. Nó cũng cung cấp 2 chế độ hoạt động: CW (Continuous Wave - Sáng liên tục) và GLINT/PULSE (Chớp nháy - giúp mắt dễ phát hiện lỗi hơn trong môi trường sáng).
-
Nguồn năng lượng (Battery):
- Sử dụng 2 pin AA hoặc AAA thông dụng. Ưu điểm của loại pin này là dễ mua, dễ thay thế ngay tại công trường mà không cần chờ sạc.
-
Ứng dụng của Bút soi quang 10km
- Xác định điểm đứt gãy ngầm: Khi kéo cáp trong các ống luồn hoặc thang máng cáp, việc cáp bị gập gãy là thường xuyên xảy ra. Bút soi quang giúp bạn tìm chính xác vị trí gãy hoặc xác định sợi nào bị đứt trong một bó cáp hỗn độn.
- Phân biệt sợi quang: Chỉ cần chiếu đèn từ một đầu, đầu kia sẽ sáng lên, giúp kỹ thuật viên dán nhãn chính xác mà không cần đo đạc phức tạp.
- Kiểm tra mối hàn và đầu nối: Sau khi bấm đầu Fast Connector hoặc hàn quang, bút soi quang giúp kiểm tra nhanh xem ánh sáng có suy hao quá nhiều tại điểm tiếp xúc hay không. Nếu điểm nối sáng rực lên bất thường, tức là mối nối bị hở hoặc bẩn.
- Tối ưu cho hệ thống FTTx: Với khoảng cách 10km, thiết bị này bao trùm hầu hết bán kính phục vụ của một đài trạm đến nhà thuê bao (FTTH), khiến nó trở thành công cụ "bắt buộc phải có" trong túi đồ nghề của nhân viên lắp mạng.
-
Thông số kỹ thuật Bút soi quang 10km
- Tên sản phẩm: Bút soi quang 10km
- Mã sản phẩm: VFL-10km
- Bước sóng đầu ra 650nm ± 10nm Ánh sáng đỏ dễ nhìn thấy nhất bằng mắt thường .
- Công suất phát > 10mW Đảm bảo ánh sáng đi xa đủ 10-12km trên cáp đơn mốt (Single-mode) .
- Khoảng cách soi 10 km Phù hợp cho mạng Campus, tòa nhà, và mạng truy nhập VNPT, Viettel, FPT.
- Đầu kết nối 2.5mm Universal (SC/FC/ST) Cắm được trực tiếp vào các đầu nhảy quang thông dụng.
- Chế độ sáng Liên tục (CW) & Chớp nháy (2Hz) Chế độ nháy giúp phát hiện lỗi dễ hơn ở nơi có ánh sáng mạnh .
- Nguồn điện 2 x Pin AA 1.5V Thời gian hoạt động liên tục > 50 giờ .
- Chất liệu vỏ Hợp kim nhôm / Nhựa ABS Bền bỉ, chống va đập, chống rỉ sét.
- Nhiệt độ hoạt động -20°C đến +60°C Hoạt động tốt cả trong tủ rack nóng bức hay ngoài trời lạnh giá
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Cáp quang, Thiết bị mạng, Phụ kiện quang Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: phukiencapquang.com - vienthong3a.com
-
Thông số kỹ thuật Bút soi quang 10km
- Tên sản phẩm: Bút soi quang 10km
- Mã sản phẩm: VFL-10km
- Bước sóng đầu ra 650nm ± 10nm Ánh sáng đỏ dễ nhìn thấy nhất bằng mắt thường .
- Công suất phát > 10mW Đảm bảo ánh sáng đi xa đủ 10-12km trên cáp đơn mốt (Single-mode) .
- Khoảng cách soi 10 km Phù hợp cho mạng Campus, tòa nhà, và mạng truy nhập VNPT, Viettel, FPT.
- Đầu kết nối 2.5mm Universal (SC/FC/ST) Cắm được trực tiếp vào các đầu nhảy quang thông dụng.
- Chế độ sáng Liên tục (CW) & Chớp nháy (2Hz) Chế độ nháy giúp phát hiện lỗi dễ hơn ở nơi có ánh sáng mạnh .
- Nguồn điện 2 x Pin AA 1.5V Thời gian hoạt động liên tục > 50 giờ .
- Chất liệu vỏ Hợp kim nhôm / Nhựa ABS Bền bỉ, chống va đập, chống rỉ sét.
- Nhiệt độ hoạt động -20°C đến +60°C Hoạt động tốt cả trong tủ rack nóng bức hay ngoài trời lạnh giá
-
