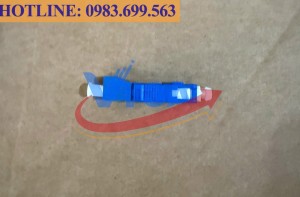

- Đầu chuyển đổi quang SC/UPC-LC/UPC là một thiết bị thụ động , được thiết kế để kết nối hai đầu nối quang khác loại: một đầu là SC và đầu kia là LC, nhưng cùng sử dụng chuẩn mài bóng UPC.
- SC (Subscriber Connector): Thường được gọi là "đầu vuông to". Đây là chuẩn kết nối tiêu chuẩn trong các hệ thống viễn thông và ODF (Hộp phối quang) nhờ cơ chế cắm rút Push-Pull chắc chắn và dễ thao tác.
- LC (Lucent Connector): Thường được gọi là "đầu vuông nhỏ". Với kích thước chỉ bằng một nửa SC, LC là lựa chọn số một cho các thiết bị cần mật độ kết nối cao như SFP Module trong các Switch quang.
- UPC (Ultra Physical Contact): Đây là công nghệ xử lý bề mặt tiếp xúc của sợi quang. Khác với chuẩn PC cũ (Physical Contact), chuẩn UPC được mài với độ chính xác cao hơn, tạo ra bề mặt hơi cong nhẹ giúp hai lõi sợi quang tiếp xúc vật lý tốt hơn, giảm thiểu khe hở không khí. Đặc điểm nhận dạng của chuẩn UPC là đầu nối và adapter thường có màu Xanh Dương (Blue)
-
Cấu tạo của Đầu chuyển đổi SC/UPC-LC/UPC
-
Ống định vị
- Đây là bộ phận quan trọng nhất quyết định chất lượng của adapter. Ống định vị có nhiệm vụ giữ chặt hai đầu ferrule của dây nhảy SC và LC, đảm bảo lõi sợi quang thẳng hàng.
- Chất liệu Gốm Zirconia: Đối với các adapter chuẩn chất lượng cao dùng cho cáp Singlemode (SM), ống định vị bắt buộc phải làm từ gốm Zirconia. Vật liệu này có độ cứng cực cao, hệ số giãn nở nhiệt thấp và khả năng chống mài mòn.
- Đồng Phốt-pho: Thường chỉ dùng cho adapter Multimode giá rẻ. Loại này mềm hơn gốm, sau một thời gian sử dụng có thể bị biến dạng nhẹ gây tăng suy hao.
-
Thân vỏ
- Lớp vỏ bên ngoài được làm từ nhựa kỹ thuật ABS chất lượng caoi.
- Độ bền cơ học: Phải chịu được lực va đập và lực kéo căng nhất định.
- Chống cháy: Tuân thủ tiêu chuẩn UL94-V0 để đảm bảo an toàn trong các trung tâm dữ liệu.
- Màu sắc: Adapter chuẩn SC/UPC-LC/UPC Singlemode luôn có màu Xanh Dương
-
Cơ chế khóa
- Đầu cái SC (SC Female side): Sử dụng lẫy khóa bên trong để giữ chặt đầu nối SC khi đẩy vào (Push-Pull).
- Đầu cái LC (LC Female side): Thiết kế khe để khớp với lẫy gài (Latch) của đầu LC, phát ra tiếng "tách" nhẹ khi cắm đúng, báo hiệu kết nối đã an toàn.
-
Ứng Dụng Của Đầu Chuyển Đổi SC/UPC-LC/UPC
- Kết nối các trạm phát sóng với nhau
- Nối các cáp quang chính với các nhánh phụ
- Đảm bảo tính liên tục của dịch vụ viễn thông
- Hỗ trợ các dịch vụ 4G, 5G và các công nghệ mới
- Kết nối các máy chủ với nhau
- Xây dựng hạ tầng mạng linh hoạt
- Tối ưu hóa không gian trong tủ rack
- Hỗ trợ các tốc độ truyền dữ liệu cao (10Gbps, 40Gbps, 100Gbps)
- Nối các đoạn cáp quang từ các nhà cung cấp khác nhau
- Sửa chữa và bảo trì hệ thống hiện tại
- Mở rộng mạng lưới quang học
- Hệ thống kiểm soát tự động
- Cảm biến quang học
- Hệ thống an ninh và giám sát
- Hệ thống liên lạc quân sự
- Hệ thống điều khiển máy bay
-
Thông Số Kỹ Thuật Đầu Chuyển Đổi SC/UPC-LC/UPC
- Tên sản phẩm: Đầu Chuyển Đổi SC/UPC-LC/UPC
- Mã sản phẩm: SC/UPC-LC/UPC
- Loại Kết Nối: SC/UPC ↔ LC/UPC
- Chuẩn Tiêu Chuẩn: IEC 61754-4 (SC), IEC 61754-20 (LC)
- Loại: Ferrule Ceramic (gốm)
- Đường Kính: Ferrule SC: 2.5mm, LC: 1.25mm
- Độ Chính Xác Căn Chỉnh: ±0.1mm
- Vật Liệu: Vỏ Nhựa ABS
- Mất Mát Quang Học: (IL) ≤ 0.3dB (SM), ≤ 0.5dB (MM)
- Độ Phản Xạ (RL): ≥ 40dB (UPC)
- Suy Hao Quay Lại: ≤ 0.5dB
- Tương Thích Sợi: SM (Single Mode), MM (Multi Mode)
- Nhiệt Độ Hoạt Động: -40°C đến +70°C
- Nhiệt Độ Lưu Trữ: -40°C đến +85°C
- Độ Ẩm 5% đến 95%: (không ngưng tụ)
- Số Lần Cắm/Tháo: ≥ 500 lần
- Lực Kéo Tối Đa: ≥ 100N
- Trọng Lượng Khoảng: 5-10g
- IEC 61754-4: Tiêu chuẩn quốc tế cho SC connectors
- IEC 61754-20: Tiêu chuẩn quốc tế cho LC connectors
- TIA/EIA-604: Tiêu chuẩn Mỹ cho các kết nối quang học
- ISO/IEC 11801: Tiêu chuẩn cho hạ tầng mạng
- Bảo hành lỗi 1 đổi 1 khi đến tay Khách hàng
-
