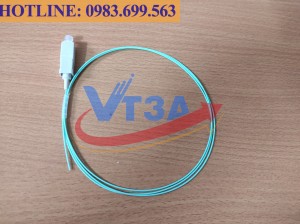

Dây hàn quang multimode Om3 chuẩn SC
- Dây hàn quang multimode OM3 chuẩn SC, hay còn được biết đến với tên gọi kỹ thuật là Pigtail SC OM3, là một đoạn cáp quang ngắn, thường dài 1.5 mét, có một đầu được gắn sẵn đầu nối quang chuẩn SC (Subscriber Connector) và một đầu để trống.
- Mục đích chính của nó là tạo ra một điểm kết nối linh hoạt và chắc chắn trong hệ thống mạng quang. Đầu dây để trống sẽ được hàn nối trực tiếp vào sợi cáp quang chính (cáp trục), trong khi đầu có gắn sẵn đầu nối SC sẽ được cắm vào các thiết bị như hộp phối quang (ODF), bộ chuyển đổi quang điện hoặc các module SFP trên switch.
-
Điểm đặc biệt của Dây hàn quang multimode OM3 chuẩn SC:
- Multimode OM3: Đây là yếu tố quyết định tốc độ. "Multimode" có nghĩa là sợi quang cho phép nhiều tia sáng (mode) truyền đồng thời, phù hợp cho khoảng cách ngắn. Chuẩn "OM3" (Optical Multimode 3) là một tiêu chuẩn được tối ưu hóa bằng laser, cho phép dây đạt tốc độ truyền dữ liệu lên đến 10 Gigabit mỗi giây (Gbps) ở khoảng cách lên tới 300 mét.
- Chuẩn SC: Đây là loại đầu nối rất phổ biến với thiết kế dạng cắm-rút (push-pull) đơn giản, kết nối nhanh chóng và giữ chặt, đảm bảo tiếp xúc quang tốt.
- Dây hàn quang OM3 thường có đường kính siêu nhỏ chỉ 0.9mm, nhưng lớp vỏ bảo vệ bằng nhựa PVC hoặc LSZH rất dẻo dai, giúp dây chịu được lực căng và các tác động vật lý trong quá trình lắp đặt
-
Thông số kỹ thuật Dây hàn quang multimode Om3 chuẩn SC
- Loại sợi quang: Multimode (Đa mode)
- Tiêu chuẩn quang học: OM3
- Đầu kết nối: SC/PC, SC/UPC hoặc SC/APC
- Tốc độ truyền dữ liệu: Lên đến 10 Gbit/s
- Bước sóng hoạt động: 850nm / 1300nm
- Khoảng cách truyền tối đa: 300 mét cho tốc độ 10Gbps
- Suy hao chèn (Insertion Loss): ≤0.2dB hoặc ≤0.3dB
- Suy hao phản hồi (Return Loss): ≥20dB
- Đường kính lõi (Core): 50/125µm hoặc 62.5/125µm
- Đường kính lớp vỏ bảo vệ: 0.9mm (phổ biến nhất), tùy chọn 2.0mm, 3.0mm
- Chất liệu vỏ: PVC (OFNR-rated) hoặc LSZH (Low Smoke Zero Halogen) chống cháy
- Màu sắc vỏ: Xanh ngọc (Aqua)
- Bán kính uốn cong tối thiểu: 7.5mm hoặc R≥3cm
- Số lần cắm rút: > 1000 lần
- Nhiệt độ hoạt động: -20°C đến +70°C hoặc -40°C đến +75°C
- Nhiệt độ bảo quản: -45°C đến +85°C
- Chiều dài tiêu chuẩn: 1.5 mét, có thể đặt hàng theo yêu cầu (1m, 3m, 5m,...)
-
Viễn Thông 3A chuyên cung cấp Dây nhảy quang, Dây hàn quang, Thiết bị quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com
-
Thông số kỹ thuật Dây hàn quang multimode Om3 chuẩn SC
- Loại sợi quang: Multimode (Đa mode)
- Tiêu chuẩn quang học: OM3
- Đầu kết nối: SC/PC, SC/UPC hoặc SC/APC
- Tốc độ truyền dữ liệu: Lên đến 10 Gbit/s
- Bước sóng hoạt động: 850nm / 1300nm
- Khoảng cách truyền tối đa: 300 mét cho tốc độ 10Gbps
- Suy hao chèn (Insertion Loss): ≤0.2dB hoặc ≤0.3dB
- Suy hao phản hồi (Return Loss): ≥20dB
- Đường kính lõi (Core): 50/125µm hoặc 62.5/125µm
- Đường kính lớp vỏ bảo vệ: 0.9mm (phổ biến nhất), tùy chọn 2.0mm, 3.0mm
- Chất liệu vỏ: PVC (OFNR-rated) hoặc LSZH (Low Smoke Zero Halogen) chống cháy
- Màu sắc vỏ: Xanh ngọc (Aqua)
- Bán kính uốn cong tối thiểu: 7.5mm hoặc R≥3cm
- Số lần cắm rút: > 1000 lần
- Nhiệt độ hoạt động: -20°C đến +70°C hoặc -40°C đến +75°C
- Nhiệt độ bảo quản: -45°C đến +85°C
- Chiều dài tiêu chuẩn: 1.5 mét, có thể đặt hàng theo yêu cầu (1m, 3m, 5m,...)
-
