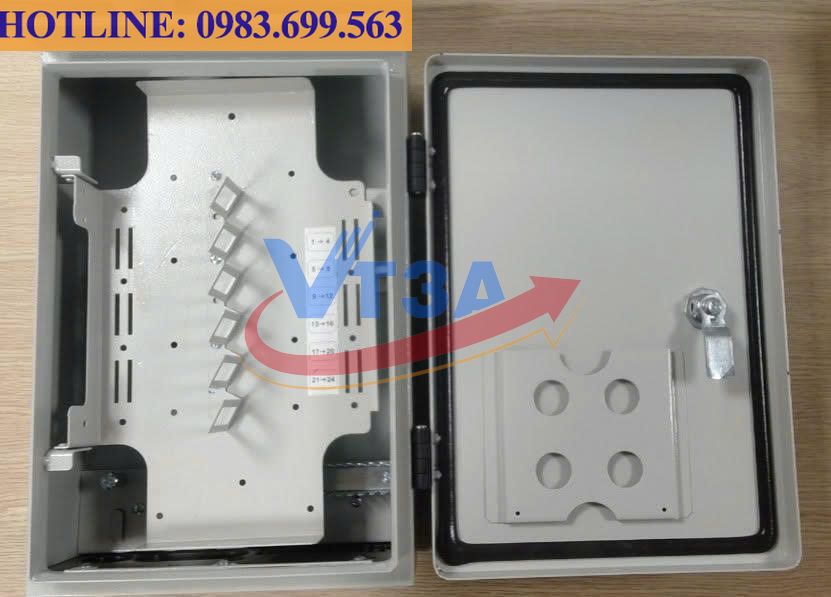

Giới thiệu Hộp phối quang 12 cổng outdoor sắt SC/APC
- Hộp phối quang 12 cổng outdoor sắt SC/APC là thiết bị bảo vệ các mối hàn cáp quang, phân phối các kết nối quang đến các thiết bị như modem, converter quang, hay switch quang. Nó có khả năng quản lý và phân phối tối đa 12 sợi quang học; được chế tạo từ thép cán lạnh. Bề mặt được phủ một lớp sơn tĩnh điện dày dặn, giúp chống lại sự ăn mòn, gỉ sét từ môi trường thời tiết nhiệt đới ẩm gió mùa khắc nghiệt tại Việt Nam. Thiết kế kín nước với các gioăng cao su giúp ngăn chặn hoàn toàn sự xâm nhập của nước mưa và bụi bẩn. Đầu cắm vuông có màu xanh lá cây được mài vát một góc 8 độ. Thiết kế mài vát này giúp giảm thiểu tối đa hiện tượng phản xạ ngược ánh sáng.
-
Cấu tạo Hộp phối quang 12 cổng outdoor sắt SC/APC
-
1. Vỏ hộp
- Vỏ hộp được làm từ vật liệu sắt hoặc thép cán lạnh có độ dày từ 1.0mm đến 1.5mm, mang lại độ cứng, chịu được lực va đập mạnh.
- Bề mặt vỏ ngoài được xử lý bằng công nghệ sơn tĩnh điện chống rỉ sét, trầy xước, chịu được nắng mưa và tia cực tím.
- Thiết kế cửa và khóa: Hộp thường có thiết kế 1 hoặc 2 cánh cửa, đi kèm với khóa bảo mật chắc chắn, thường là khóa tam giác hoặc khóa chìa chuyên dụng, ngăn chặn sự can thiệp trái phép từ người lạ.
- Gioăng cao su chống nước: Tại các mép cửa và các lỗ luồn cáp đều được trang bị hệ thống gioăng cao su đàn hồi. Khi đóng cửa, gioăng này ép chặt lại tạo thành một không gian kín hoàn toàn, cách ly các thành phần bên trong khỏi nước mưa và bụi bẩn.
-
2. Khay hàn quang
- Nằm ở vị trí trung tâm của hộp là khay hàn quang. Khay này được làm bằng nhựa ABS cao cấp, có khả năng mở như một bản lề.
- Nhiệm vụ của khay hàn là giữ cố định và bảo vệ các ống co nhiệt.
- Khay được thiết kế với các rãnh, đảm bảo sợi quang được quấn gọn gàng, tuân thủ đúng bán kính uốn cong > 30mm, tránh hiện tượng gãy gập làm suy hao tín hiệu. Dung lượng của khay này đáp ứng đủ cho 12 mối hàn.
-
3. Thanh Blank
- Đây là bộ phận bằng kim loại được đột sẵn 12 lỗ hình chữ nhật để gắn các Adapter. Thanh này được bắt vít chắc chắn vào thân hộp. Nó đóng vai trò như một bức vách ngăn cách giữa khu vực chứa mối hàn và khu vực cắm dây nhảy quang, giúp việc quản lý cáp trở nên trực quan và khoa học hơn.
-
4. Hệ thống Adapter SC/APC
- Hệ thống này bao gồm 12 chiếc Adapter chuẩn SC/APC màu xanh lá cây. Adapter có nhiệm vụ làm cầu nối vật lý giữa đầu dây hàn quang bên trong và dây nhảy quang đi ra bên ngoài. Lõi của Adapter thường được làm bằng gốm.
-
5. Dây hàn quang
- Bộ sản phẩm tiêu chuẩn sẽ đi kèm 12 sợi dây hàn quang chuẩn SC/APC. Một đầu của dây này đã được bấm sẵn đầu nối SC/APC tại nhà máy, đầu còn lại là sợi quang trần sẽ được các kỹ thuật viên dùng máy hàn quang để hàn nối nối trực tiếp với cáp quang ngoài trời kéo vào.
-
6. Phụ kiện đi kèm
- Ống co nhiệt 12 cái, dùng để gia cố và bảo vệ mối hàn thủy tinh sau khi hàn xong.
- Ốc vít, dây thít: Dùng để cố định cáp quang, quấn bó cáp gọn gàng bên trong hộp.
- Lô quấn cáp dự phòng: bên trong hộp còn có các trụ nhựa để quấn phần cáp quang dự trữ, tiện cho việc bảo trì, di dời sau này.
- Đai siết cáp bằng thép: Nằm ở các lỗ cáp vào/ra, giúp kẹp chặt lớp vỏ ngoài và sợi gia cường của cáp quang, đảm bảo cáp không bị tụt hay lỏng lẻo khi có lực kéo từ bên ngoài.
-
Ứng dụng Hộp phối quang 12 cổng outdoor sắt SC/APC
-
1. Hệ thống mạng viễn thông FTTx
- Trong mô hình cáp quang đến tận nhà, từ các đài trạm trung tâm, cáp quang sẽ được kéo đến các khu dân cư. Tại đây, Hộp phối quang 12 cổng outdoor sắt SC/APC được sử dụng làm các điểm phân phối quang gắn trên cột điện hoặc tường rào. Các nhà mạng sử dụng chuẩn APC vì nó giảm thiểu sự suy hao, đảm bảo tốc độ internet Gigabit truyền đến từng hộ gia đình luôn đạt mức tối đa.
-
2. Hệ thống Camera giám sát an ninh diện rộng
- Các khu công nghiệp, bãi đỗ xe lớn, trạm thu phí giao thông hay các khu đô thị rộng lớn cần nhiều camera độ phân giải cao kết nối về trung tâm. Cáp đồng truyền thống không thể truyền dữ liệu đi xa quá 100m. Vì vậy, cáp quang là bắt buộc. Hộp ODF 12FO ngoài trời bằng sắt được lắp đặt tại các cột đèn hoặc điểm giao cắt, giúp phân nhánh cáp quang đến từng camera. Lớp vỏ sắt chống đập phá bảo vệ đường truyền khỏi những kẻ có ý đồ xấu muốn phá hoại hệ thống an ninh.
-
3. Hệ thống truyền hình cáp
- Tín hiệu truyền hình cáp analog hoặc digital truyền qua sợi quang không phù hợp với hiện tượng phản xạ ngược. Nếu sử dụng đầu nối chuẩn UPC thông thường, tín hiệu dội ngược có thể gây ra hiện tượng nhiễu hạt, bóng mờ trên màn hình TV. Việc sử dụng hộp ODF có chuẩn SC/APC triệt tiêu vấn đề này, mang lại hình ảnh sắc nét.
-
4. Kết nối mạng LAN quang giữa các tòa nhà
- Khi một doanh nghiệp, bệnh viện hoặc trường đại học có nhiều tòa nhà cách nhau từ vài trăm mét đến vài kilomet, việc dùng cáp quang để kết nối mạng LAN giữa các tòa nhà là giải pháp tối ưu. Hộp ODF bằng sắt được lắp đặt ngoài trời, trên tường của mỗi tòa nhà để tiếp nhận cáp quang kéo từ ngoài vào, sau đó phân phối qua dây nhảy quang đi vào các Switch quang bên trong phòng máy chủ. Số lượng 12 cổng là cấu hình phù hợp cho kết nối Uplink, kết hợp với các đường cáp quang dự phòng.
-
5. Triển khai trong các môi trường công nghiệp khắc nghiệt
- Tại các hầm mỏ, nhà máy hóa chất, xưởng sản xuất luyện kim – nơi có độ ẩm cao, nhiều bụi kim loại và nhiệt độ môi trường thay đổi thất thường. Hộp phối quang 12 cổng outdoor sắt SC/APC với lớp thép dày sơn tĩnh điện và chuẩn IP chống nước sẽ đảm bảo luồng dữ liệu điều khiển máy móc luôn được thông suốt, không gián đoạn gây thiệt hại sản xuất.
-
Thông số kỹ thuật của Hộp phối quang 12 cổng outdoor sắt SC/APC
- Tên sản phẩm: Hộp phối quang 12 cổng outdoor sắt SC/APC
- Mã sản phẩm: odf-12fo-od-sc-apc
- Thương hiệu: 3A Telecom
- Dung lượng tối đa 12 sợi quang - 12 cáp quang đơn mode hoặc đa mode
- Chất liệu vỏ: Thép cán lạnh, độ dày: 1.2mm - 1.5mm
- Lớp phủ bề mặt: Sơn tĩnh điện công nghiệp, chống gỉ sét, chống tia UV
- Màu sắc: màu Ghi sáng hoặc Đen
- Kích thước (Cao x Rộng x Sâu): 320mm x 260mm x 90mm
- Chuẩn kết nối quang SC/APC - Simplex
- Suy hao chèn: ≤ 0.2 dB
- Suy hao phản xạ: ≥ 60 dB
- Loại dây hàn quang: Chuẩn SC/APC, cáp Single Mode 9/125µm, dài 1.5m, đường kính 0.9mm
- Chuẩn chống nước, chống bụi Đạt tiêu chuẩn IP65 hoặc IP66
- Nhiệt độ hoạt động: -40°C đến +85°C
- Độ ẩm cho phép ≤ 95%
- Đường kính cáp vào/ra: Hỗ trợ cáp đường kính từ 8mm đến 16mm
- Tuổi thọ thiết kế: lên đến 20 năm trong điều kiện ngoài trời tiêu chuẩn.
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Hộp phối quang ODF Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com
-
Thông số kỹ thuật của Hộp phối quang 12 cổng outdoor sắt SC/APC
- Tên sản phẩm: Hộp phối quang 12 cổng outdoor sắt SC/APC
- Mã sản phẩm: odf-12fo-sat-sc-apc
- Thương hiệu: 3A Telecom
- Dung lượng tối đa 12 sợi quang - 12 cáp quang đơn mode hoặc đa mode
- Chất liệu vỏ: Thép cán lạnh, độ dày: 1.2mm - 1.5mm
- Lớp phủ bề mặt: Sơn tĩnh điện công nghiệp, chống gỉ sét, chống tia UV
- Màu sắc: màu Ghi sáng hoặc Đen
- Kích thước (Cao x Rộng x Sâu): 320mm x 260mm x 90mm
- Chuẩn kết nối quang SC/APC - Simplex
- Suy hao chèn: ≤ 0.2 dB
- Suy hao phản xạ: ≥ 60 dB
- Loại dây hàn quang: Chuẩn SC/APC, cáp Single Mode 9/125µm, dài 1.5m, đường kính 0.9mm
- Chuẩn chống nước, chống bụi Đạt tiêu chuẩn IP65 hoặc IP66
- Nhiệt độ hoạt động: -40°C đến +85°C
- Độ ẩm cho phép ≤ 95%
- Đường kính cáp vào/ra: Hỗ trợ cáp đường kính từ 8mm đến 16mm
- Tuổi thọ thiết kế: lên đến 20 năm trong điều kiện ngoài trời tiêu chuẩn.
-
