Giới thiệu Hộp phối quang multimode 4Fo OM3 SC/UPC
- Hộp phối quang multimode 4Fo OM3 SC/UPC chứa và bảo vệ các điểm đấu nối quang, đóng vai trò phân phối tín hiệu từ tuyến cáp quang chính đi vào các thiết bị chuyển đổi tín hiệu mạng như switch quang, converter quang hay router mạng.
- Hộp phối quang: ODF tập hợp các sợi quang, cố định vỏ cáp nhằm bảo vệ các mối hàn quang khỏi những tác động từ bụi bẩn, độ ẩm, hay sự cắn phá của chuột và côn trùng, giúp các kỹ thuật viên quản lý, kiểm tra, bảo trì hoặc phân nhánh hạ tầng mạng.
- 4Fo: hộp phối quang quản lý và phân phối tối đa 4 sợi quang cùng một lúc. Phù hợp với các nút mạng nhỏ lẻ, hệ thống camera an ninh cục bộ, văn phòng chi nhánh hoặc các điểm đầu cuối FTTH không yêu cầu số lượng kết nối.
- Multimode OM3: được thiết kế bằng công nghệ tia laser. Lõi cáp Multimode OM3 có kích thước 50/125 µm. Các phụ kiện chuẩn OM3 thường được định danh bằng mã màu xanh ngọc.
- SC/UPC: SC là loại đầu cắm quang hình vuông, UPC là phương pháp mài phẳng bề mặt tiếp xúc của sợi quang. Các đầu cắm chuẩn SC/UPC được quy chuẩn bằng vỏ bọc màu xanh dương.
-
Cấu tạo Hộp phối quang multimode 4Fo OM3 SC/UPC
- Vỏ hộp phối quang: được sản xuất từ chất liệu nhựa ABS, nhựa PC hoặc thép cán lạnh được xử lý sơn tĩnh điện chống gỉ sét.
- Khay hàn quang: được bố trí cố định trung tâm vỏ hộp, làm từ nhựa ABS, thiết kế dưới dạng mặt phẳng có các khe rãnh đúc sẵn, là nơi đặt ống co nhiệt nhằm cố định và bảo vệ vị trí ghép nối giữa sợi cáp quang dẫn từ bên ngoài vào và sợi dây hàn quang ở bên trong.
- Dây hàn quang: hộp ODF kèm theo 4 sợi dây hàn quang chuẩn Multimode OM3. Dây hàn quang có chiều dài là 1.5 mét. Lõi của sợi OM3 đường kính 50/125 µm. Lớp vỏ bọc của OM3 có màu xanh ngọc.
- Adapter quang: là linh kiện dùng để gài vào các khe hở trên mặt bích của hộp ODF. Bộ phụ kiện bao gồm 4 adapter chuẩn SC/UPC đơn hoặc 2 adapter đôi. Adapter SC/UPC sử dụng ống lót căn chỉnh bằng gốm hoặc đồng Phosphor.
- Ống co nhiệt bảo vệ mối hàn: bao gồm một ống nhựa dễ nóng chảy và một thanh thép không gỉ nhỏ gia cường ở giữa.
-
Ứng dụng Hộp phối quang multimode 4Fo OM3 SC/UPC
- Tối ưu hệ thống mạng trung tâm dữ liệu: đảm bảo luồng thông tin vận hành thông suốt giữa các thiết bị nội bộ trong trung tâm dữ liệu.
- Hạ tầng mạng nội bộ băng thông rộng:Hộp quang 4Fo OM3 được lắp đặt trực tiếp tại tủ rack của từng tầng, đóng vai trò phân phối tín hiệu mạng quang tốc độ 10G đến các Switch mạng biên. Từ đó, mạng lưới tiếp tục chia đường truyền internet và dữ liệu nội bộ đến từng phòng ban và máy tính cá nhân.
- Mạng lưới camera giám sát độ nét cao: để gom tín hiệu quang từ cụm 4 camera IP chuyển về trung tâm điều khiển đảm bảo khung hình quan sát hiển thị nét và không bị giật lag.
- Ứng dụng y tế và hạ tầng Campus trường đại học: hộp phối quang 4Fo là mắt xích liên kết hệ thống thư viện, phòng thí nghiệm với máy chủ trung tâm.
- Giải pháp quang hóa đến bàn làm việc: Các chuyên gia công nghệ, nhà khoa học dữ liệu hoặc streamer hoàn toàn có thể sử dụng hệ thống này để đáp ứng các công việc.
-
Thông số kỹ thuật
- Tên thiết bị: Hộp phối quang ODF 4Fo Multimode OM3 SC/UPC
- Mã sản phẩm: hop-phoi-quang-multimode-4fo-om3-sc-upc
- Thương hiệu: 3A Telecom
- Kiểu dáng thiết kế: Gắn tường hoặc đặt tủ Rack cỡ nhỏ
- Vật liệu chế tạo vỏ: Nhựa kỹ thuật ABS chống cháy, chống lão hóa hoặc Thép cán lạnh phun sơn tĩnh điện chống ăn mòn
- Màu sắc sản phẩm: Trắng ngà, xám trắng hoặc đen
- Dung lượng quản lý tối đa: 4 sợi quang
- Chuẩn cáp quang tương thích: Đa mode chuẩn OM3
- Đường kính lõi sợi quang: 50/125 µm
- Bước sóng hoạt động: 850nm / 1300nm
- Tốc độ băng thông tối đa: Đạt ngưỡng 10 Gigabit/giây
- Khoảng cách truyền dẫn hiệu quả: Tối đa 300 mét
- Giao diện chuẩn đầu cắm: SC/UPC
- Màu sắc: Adapter và đầu SC/UPC có vỏ nhựa màu xanh dương. Dây hàn quang có lớp vỏ bọc màu xanh ngọc
- Mức suy hao chèn: ≤ 0.2 dB
- Mức suy hao phản xạ: ≥ 50 dB
- Độ bền thao tác cắm rút cơ học: Vượt trên 1000 chu kỳ cắm/rút mà không suy giảm chất lượng tiếp xúc.
- Nhiệt độ môi trường hoạt động: Từ -40°C đến +85°C

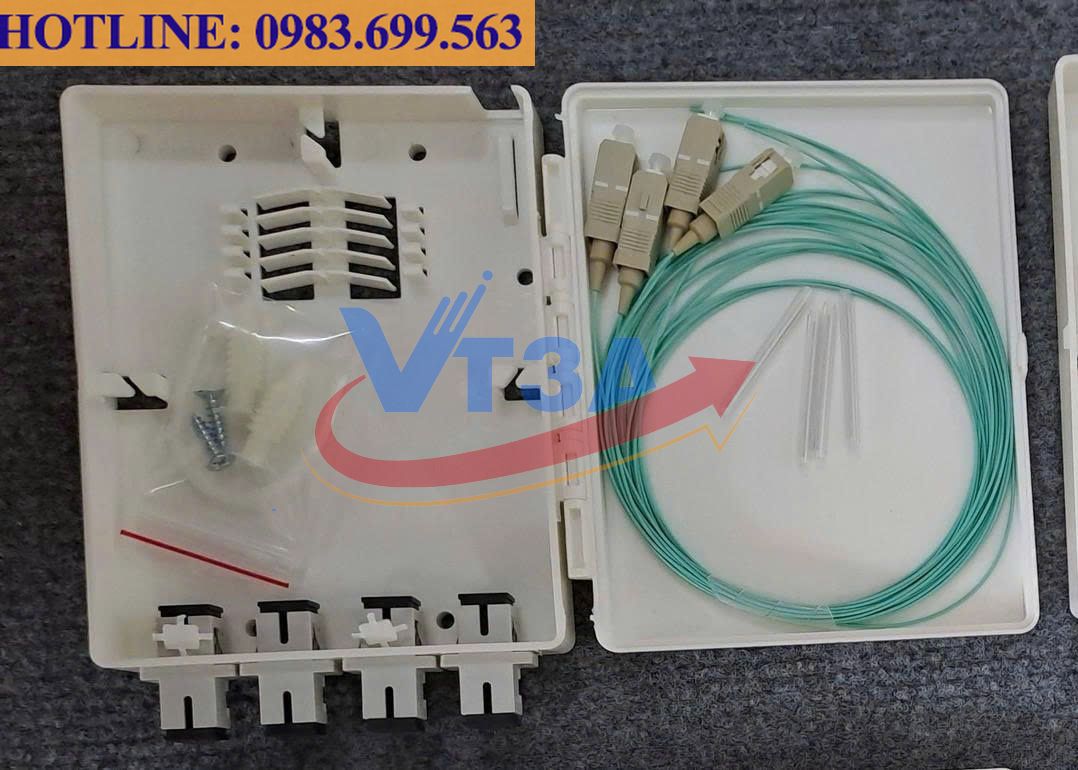

- Bộ phụ kiện tiêu chuẩn đi kèm: 1 Vỏ hộp ODF, 1 Khay chứa mối hàn quang, 4 Adapter SC/UPC Multimode, 4 Dây pigtail chuẩn SC OM3 (dài 1.5m), 4 Ống co nhiệt quang học 60mm, cùng bộ ốc vít nở và lạt nhựa cố định dây.
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Cáp quang, Hộp phối quang ODF Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: phukiencapquang.com - vienthong3a.com
-
Thông số kỹ thuật
- Tên thiết bị: Hộp phối quang ODF 4Fo (4 Core / 4 Port) Multimode OM3
- Mã sản phẩm: hop-phoi-quang-multimode-4fo-om3-sc-upc
- Thương hiệu: 3A Telecom
- Kiểu dáng thiết kế: Gắn tường hoặc đặt tủ Rack cỡ nhỏ
- Vật liệu chế tạo vỏ: Nhựa kỹ thuật ABS chống cháy, chống lão hóa hoặc Thép cán lạnh phun sơn tĩnh điện chống ăn mòn
- Màu sắc sản phẩm: Trắng ngà, xám trắng hoặc đen
- Dung lượng quản lý tối đa: 4 sợi quang
- Chuẩn cáp quang tương thích: Đa mode chuẩn OM3
- Đường kính lõi sợi quang: 50/125 µm
- Bước sóng hoạt động: 850nm / 1300nm
- Tốc độ băng thông tối đa: Đạt ngưỡng 10 Gigabit/giây
- Khoảng cách truyền dẫn hiệu quả: Tối đa 300 mét
- Giao diện chuẩn đầu cắm: SC/UPC
- Màu sắc: Adapter và đầu SC/UPC có vỏ nhựa màu xanh dương. Dây hàn quang có lớp vỏ bọc màu xanh ngọc
- Mức suy hao chèn: ≤ 0.2 dB
- Mức suy hao phản xạ: ≥ 50 dB
- Độ bền thao tác cắm rút cơ học: Vượt trên 1000 chu kỳ cắm/rút mà không suy giảm chất lượng tiếp xúc.
- Nhiệt độ môi trường hoạt động: Từ -40°C đến +85°C
- Bộ phụ kiện tiêu chuẩn đi kèm: 1 Vỏ hộp ODF, 1 Khay chứa mối hàn quang, 4 Adapter SC/UPC Multimode, 4 Dây pigtail chuẩn SC OM3 (dài 1.5m), 4 Ống co nhiệt quang học 60mm, cùng bộ ốc vít nở và lạt nhựa cố định dây.
