Giới thiệu Hộp phối quang ODF 4Fo-6Fo chuẩn LC/UPC
- Hộp phối quang là nơi tập trung, bảo vệ các mối hàn cáp quang và phân phối các kết nối quang đến các thiết bị mạng khác như modem, switch hay router.
- Hộp phối quang ODF 4Fo-6Fo chuẩn LC/UPC là hộp ODF được thiết kế với dung lượng nhỏ, có khả năng chứa và quản lý từ 4 đến 6 sợi cáp quang. Phù hợp cho các hệ thống mạng quy mô nhỏ và vừa, mạng gia đình hoặc các văn phòng công ty không yêu cầu số lượng đường truyền lớn, giúp tiết kiệm không gian lắp đặt.
- Hộp phối quang ODF 4Fo-6Fo chuẩn LC/UPC với đầu LC cho phép mật độ kết nối cao trên cùng một diện tích, phù hợp cho các không gian hẹp.
- Hộp phối quang ODF 4Fo-6Fo chuẩn LC/UPC với chuẩn UPC được đánh bóng phẳng, mịn, giúp giảm suy hao tín hiệu và suy hao phản xạ.
-

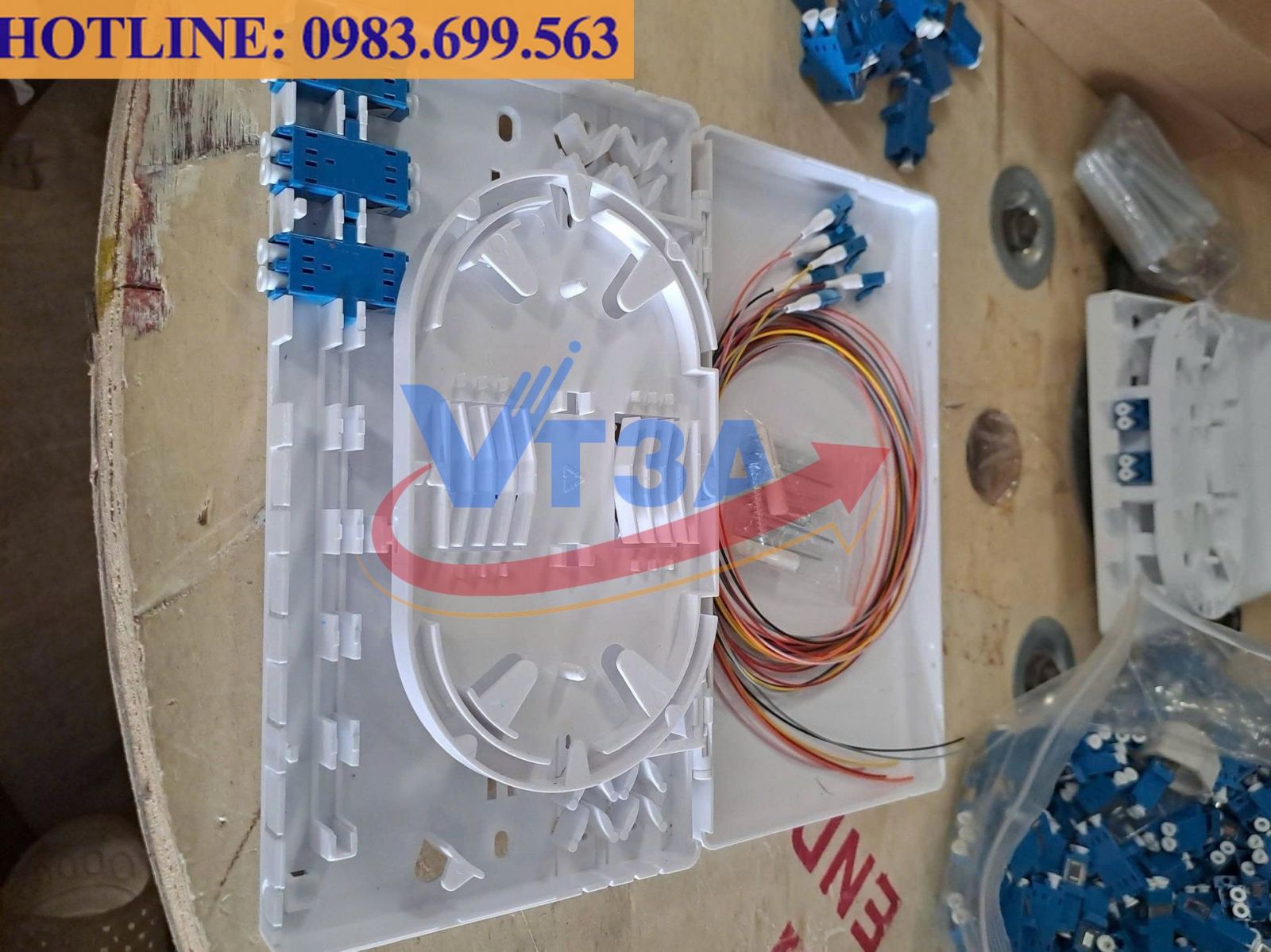

Cấu tạo Hộp phối quang ODF 4Fo-6Fo chuẩn LC/UPC
- Vỏ hộp ODF: được làm từ nhựa ABS cao cấp. Vỏ hộp được thiết kế với các lỗ luồn cáp vào/ra, có gioăng cao su bảo vệ để ngăn chặn côn trùng, bụi bẩn và hơi ẩm xâm nhập.
- Khay hàn quang: Nằm gọn bên trong vỏ hộp, chứa và cố định các mối hàn giữa cáp quang gốc và dây hàn quang. Khay hàn được thiết kế với các rãnh dẫn hướng, đảm bảo bán kính uốn cong của sợi quang luôn đạt chuẩn (thường lớn hơn 30mm) để không làm gãy sợi quang hay gây suy hao tín hiệu.
- Dây hàn quang: đi kèm với 4 đến 6 sợi dây hàn quang. Một đầu của dây này đã được bấm sẵn đầu nối LC/UPC tại nhà máy, đầu còn lại để trống nhằm mục đích hàn nối với đường cáp quang kéo từ ngoài vào. Dây hàn quang thường có đường kính 0.9mm, nhiều màu sắc để dễ dàng phân biệt và quản lý.
- Adapter quang: là cầu nối trung gian, được gắn trên thanh blank của hộp ODF. Một đầu adapter cắm đầu LC/UPC của dây hàn quang, đầu còn lại quay ra ngoài để người dùng cắm dây nhảy quang kết nối tới thiết bị mạng. Adapter chuẩn LC/UPC thường có màu xanh dương đặc trưng và được làm từ lõi sứ cao cấp, giúp căn chỉnh hai lõi sợi quang khớp nhau
- Ống co nhiệt và Phụ kiện
- Ống co nhiệt (60mm hoặc 40mm): Có lõi thép gia cường bên trong, dùng để bọc và bảo vệ điểm hàn quang khỏi các tác động cơ học.
- Phụ kiện đi kèm: Bao gồm ốc vít, nở nhựa, dây thít và băng dính điện.
-
Ứng dụng Hộp phối quang ODF 4Fo-6Fo chuẩn LC/UPC là một chiếc hộp nhựa và được sử dụng nhiều trong các hệ thống mạng CCTV, GPON, AON, WAN, LAN,...
- Quản lý mạng cáp quang: đường cáp quang từ nhà mạng (Viettel, VNPT, FPT...)
- ODF 4Fo-6Fo chuẩn LC/UPC đóng vai trò là tủ phân phối quang mini tại các tầng, kết nối các switch quang với nhau và bảo trì khi có sự cố.
- Hệ thống Camera giám sát diện rộng
- Hộp phối quang ODF 4Fo-6Fo để chuyển đổi tín hiệu quang sang thiết bị media converter, từ đó truyền hình ảnh về trung tâm điều hành.
-
Thông số kỹ thuật chi tiết
- Tên sản phẩm: Hộp phối quang ODF 4Fo-6Fo chuẩn LC/UPC
- Mã sản phẩm: odf-4fo-6fo-chuan-lc-upc
- Thương hiệu: 3A Telecom
- Dung lượng tối đa: 4 đến 6 sợi quang (4Fo - 6Fo)
- Chuẩn kết nối LC/UPC (Màu xanh dương) Kích thước nhỏ, cắm rút chắc chắn, tối ưu không gian.
- Suy hao chèn: ≤ 0.2 dB
- Mức hao hụt tín hiệu thấp,
- Suy hao phản xạ ≥ 50dB
- Hạn chế tối đa tín hiệu gây nhiễu hệ thống.
- Độ bền cắm rút > 1000 lần
- Nhiệt độ hoạt động -25°C đến +75°C
- Chất liệu vỏ Nhựa ABS chống cháy/ Thép sơn tĩnh điện
- Kích thước (D x R x C) 150 x 110 x 30 mm
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Cáp quang, Hộp phối quang ODF Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: phukiencapquang.com - vienthong3a.com
-
Thông số kỹ thuật chi tiết
- Tên sản phẩm: Hộp phối quang ODF 4Fo-6Fo chuẩn LC/UPC
- Mã sản phẩm: odf-4fo-6fo-chuan-lc-upc
- Thương hiệu: 3A Telecom
- Dung lượng tối đa: 4 đến 6 sợi quang (4Fo - 6Fo)
- Chuẩn kết nối LC/UPC (Màu xanh dương) Kích thước nhỏ, cắm rút chắc chắn, tối ưu không gian.
- Suy hao chèn: ≤ 0.2 dB
- Mức hao hụt tín hiệu thấp,
- Suy hao phản xạ ≥ 50dB
- Hạn chế tối đa tín hiệu gây nhiễu hệ thống.
- Độ bền cắm rút > 1000 lần
- Nhiệt độ hoạt động -25°C đến +75°C
- Chất liệu vỏ Nhựa ABS chống cháy/ Thép sơn tĩnh điện
- Kích thước (D x R x C) 150 x 110 x 30 mm
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Cáp quang, Hộp phối quang ODF Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: phukiencapquang.com - vienthong3a.com
Download Datasheet:
