Hộp phối quang ODF 8Fo 8 Cổng treo tường chuẩn SC là gì?
- Hộp phối quang ODF 8Fo 8 Cổng treo tường chuẩn SC là hộp hỗ trợ quản lý và phối tối đa 8 sợi quang; với 8 vị trí adapter để cắm dây nhảy quang; có thiết kế dạng hộp kín, có tai hoặc lỗ bắt vít để cố định lên tường, phù hợp các không gian nhỏ, phòng thiết bị, hành lang, trạm BTS, tủ cột,…; hộp sử dụng adapter quang SC: SC/UPC gồm SC/APC.
-

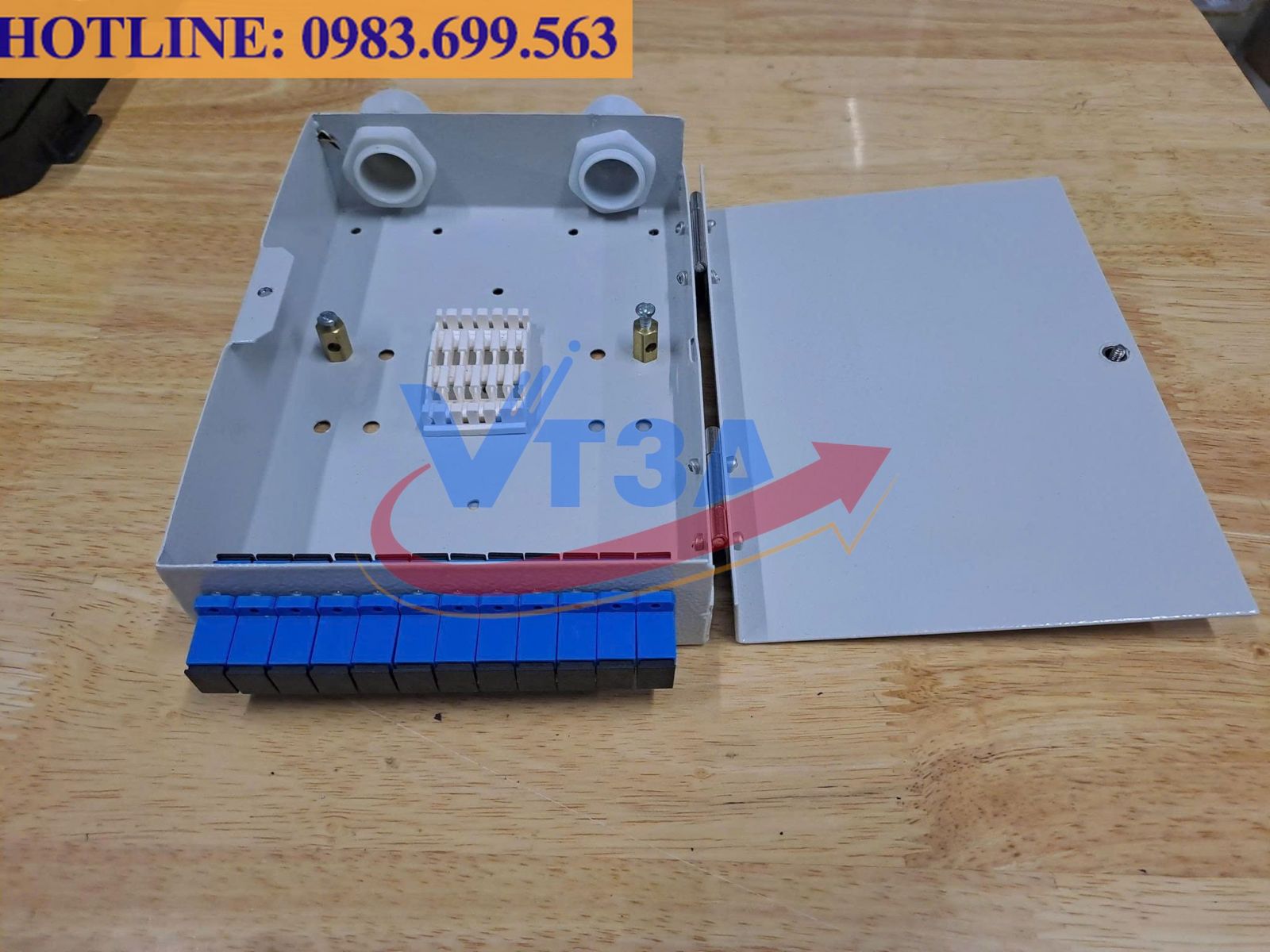

Cấu tạo Hộp phối quang ODF 8Fo 8 Cổng treo tường chuẩn SC
-
1. Vỏ hộp - thân hộp:
- Được làm từ tôn sơn tĩnh điện hoặc thép sơn tĩnh điện, một số loại cao cấp dùng inox.
- Màu sắc phổ biến: trắng, kem, xám sáng
- Vỏ hộp được thiết kế kín, có cửa mở phía trước, thường gắn khóa hoặc chốt
- Mặt sau hoặc cạnh hộp có lỗ bắt vít treo tường.
-
2. Khay hàn quang:
- Là nơi cố định các mối hàn giữa sợi quang của cáp ngoài với pigtail quang.
- Được thiết kế có ngàm giữ ống co nhiệt, giúp mối hàn không bị kéo căng, gấp khúc hay rung lắc.
- Các khay hàn luôn có bán kính uốn cong phù hợp để hạn chế suy hao do bẻ cong sợi quang.
- Với ODF 8Fo dùng 1 khay hàn.
-
3. Giá/khung gắn adapter SC
- Mặt trước của hộp có 8 vị trí lỗ để lắp adapter SC.
- Thiết kế khung adapter giúp việc thay thế, bảo trì, thêm bớt port.
-
4. Đầu nối quang SC
- Adapter SC là bộ phận kết nối trung gian giữa 2 đầu dây quang SC.
- SC/UPC: đầu xanh dương, bề mặt tiếp xúc phẳng.
- SC/APC: đầu xanh lá, bề mặt tiếp xúc vát góc.
-
5. Pigtail quang
- Là đoạn dây quang ngắn, một đầu đã gắn sẵn đầu connector SC, đầu còn lại để hàn với sợi quang của cáp ngoài.
- Được bố trí trong hộp, một đầu cắm vào adapter, đầu kia hàn với sợi quang từ tuyến cáp đi vào.
- Pigtail thường dùng loại singlemode, màu vàng, đường kính 0.9 mm hoặc 2.0 mm.
-
6. Bộ phận quản lý sợi
- Bao gồm các tai, kẹp, vòng nhựa dẫn hướng sợi quang, giúp đi dây gọn gàng, không bị gấp khúc.
- Có các điểm cố định dây cáp vào hộp để tránh lực kéo từ bên ngoài tác động trực tiếp lên mối hàn.
-
7. Cổng vào cáp
- Là lỗ tròn hoặc bầu dục ở đáy hoặc cạnh hộp.
- Có thể đi kèm đế cao su, đầu xiết cáp để chống bụi, chống côn trùng, chống lực kéo.
- Số lượng cổng vào từ 1–2 cổng.
-
Ứng dụng Hộp phối quang ODF 8Fo 8 Cổng treo tường chuẩn SC
- 1. Mạng FTTH, FTTx, internet gia đình và văn phòng
- 2. Hệ thống camera IP, CCTV, giám sát an ninh
- 3. Mạng nội bộ doanh nghiệp, khu công nghiệp, nhà xưởng
- 4. Hệ thống viễn thông, nhà mạng, ISP
- 5. Các ứng dụng khác
-
Thông số kỹ thuật Hộp phối quang ODF 8Fo 8 Cổng treo tường chuẩn SC
-
1. Thông số vật lý
- Tên sản phẩm: Hộp phối quang ODF 8Fo 8 Cổng treo tường chuẩn SC
- Mã sản phẩm: odf-8fo-tt-sc
- Sức chứa: 8 core quang
- Số lượng cổng: 8 cổng adapter SC
- Kiểu lắp đặt: Treo tường
- Chất liệu vỏ: Tôn/thép sơn tĩnh điện
- Màu sắc: Trắng/kem/xám
- Kích thước: 20–25 cm (rộng) x 15–20 cm (cao) x 5–7 cm (sâu)
- Trọng lượng: từ 0.8–1.5 kg
-
2. Thông số quang học - khi đi kèm pigtail, adapter
- Chuẩn kết nối: SC/UPC, SC/APC
- Kiểu sợi: Singlemode, phù hợp bước sóng 1310 nm, 1550 nm
- Suy hao chèn adapter: thường ≤ 0.2–0.3 dB
- Suy hao phản xạ: SC/UPC: ≥ 50 dB
- SC/APC: ≥ 60 dB
-
3. Môi trường hoạt động
- Nhiệt độ làm việc: -20°C đến +60°C
- Độ ẩm: ≤ 85% không ngưng tụ
- Mức độ bảo vệ: trong nhà, tránh nước mưa trực tiếp, độ ẩm quá cao.
-
4. Tiêu chuẩn, tương thích
- Tương thích với các tiêu chuẩn kết nối SC quốc tế.
- Phù hợp với đa số thiết bị viễn thông, switch, OLT, converter… đang sử dụng cổng SC.
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Hộp phối quang ODF Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com
-
Thông số kỹ thuật Hộp phối quang ODF 8Fo 8 Cổng treo tường chuẩn SC
-
1. Thông số vật lý
- Tên sản phẩm: Hộp phối quang ODF 8Fo 8 Cổng treo tường chuẩn SC
- Mã sản phẩm: odf-8fo-tt-sc
- Sức chứa: 8 core quang
- Số lượng cổng: 8 cổng adapter SC
- Kiểu lắp đặt: Treo tường
- Chất liệu vỏ: Tôn/thép sơn tĩnh điện
- Màu sắc: Trắng/kem/xám
- Kích thước: 20–25 cm (rộng) x 15–20 cm (cao) x 5–7 cm (sâu)
- Trọng lượng: từ 0.8–1.5 kg
-
2. Thông số quang học - khi đi kèm pigtail, adapter
- Chuẩn kết nối: SC/UPC, SC/APC
- Kiểu sợi: Singlemode, phù hợp bước sóng 1310 nm, 1550 nm
- Suy hao chèn adapter: thường ≤ 0.2–0.3 dB
- Suy hao phản xạ: SC/UPC: ≥ 50 dB
- SC/APC: ≥ 60 dB
-
3. Môi trường hoạt động
- Nhiệt độ làm việc: -20°C đến +60°C
- Độ ẩm: ≤ 85% không ngưng tụ
- Mức độ bảo vệ: trong nhà, tránh nước mưa trực tiếp, độ ẩm quá cao.
-
4. Tiêu chuẩn, tương thích
- Tương thích với các tiêu chuẩn kết nối SC quốc tế.
- Phù hợp với đa số thiết bị viễn thông, switch, OLT, converter… đang sử dụng cổng SC.
