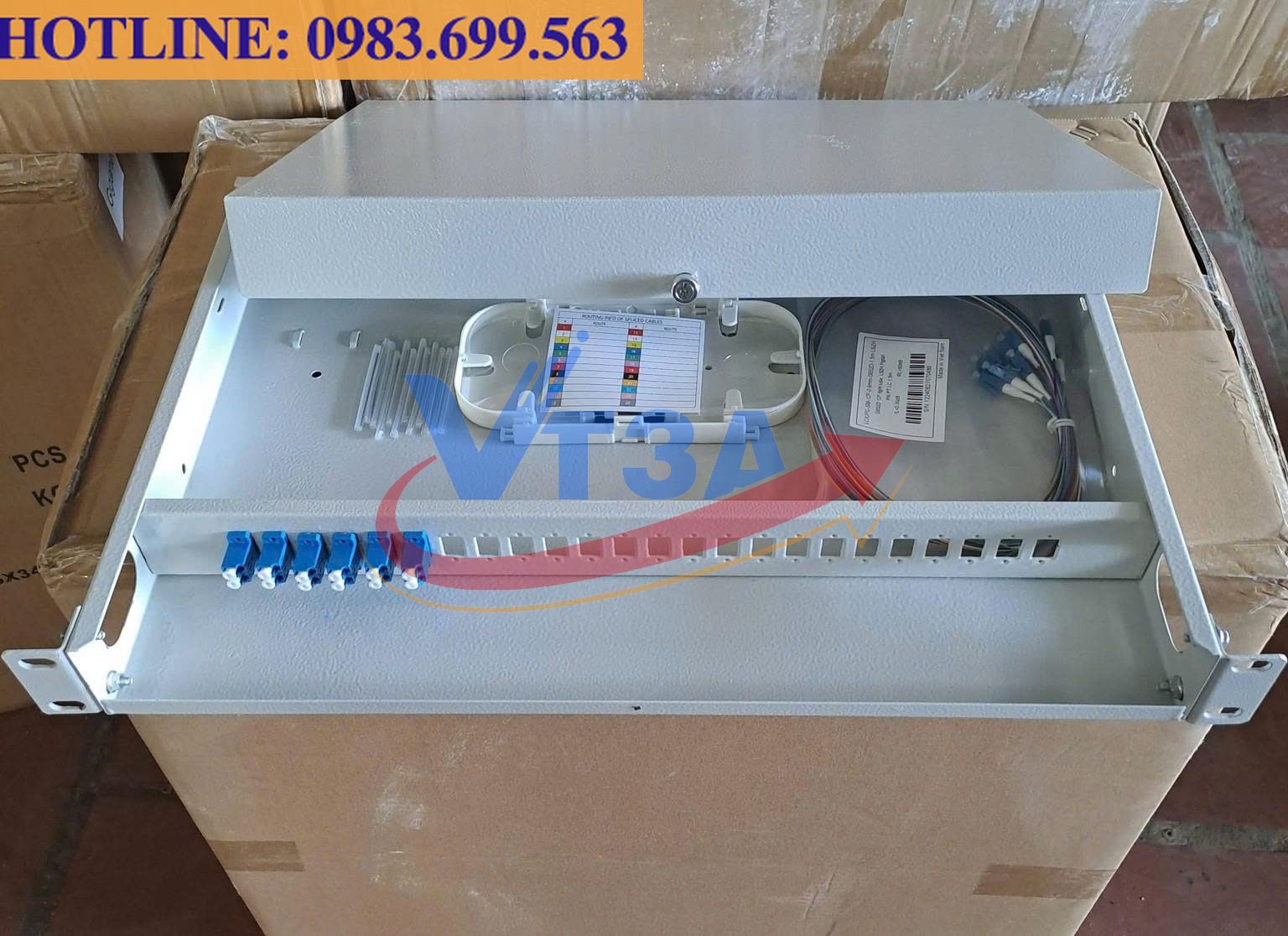

Giới thiệu Hộp phối quang ODF 8Fo indoor gắn rack chuẩn LC/UPC
- Là khung phân phối quang, dung lượng chứa 8 sợi quang, thiết kế của vỏ hộp được sử dụng trong môi trường có mái che, khô ráo như văn phòng, phòng máy chủ, tủ trung tâm, có hai tai bắt vít ở hai bên hông, đầu nối quang có kích thước nhỏ gọn có công nghệ mài mặt đầu sợi quang phẳng, vỏ đầu nối có màu xanh dương chuẩn LC/UPC.
-
Cấu tạo Hộp phối quang ODF 8Fo indoor gắn rack chuẩn LC/UPC
-
1. Vỏ hộp:
- Chất liệu: thép cán lạnh có độ dày từ 1.0mm đến 1.2mm
- Bề mặt: Phủ sơn tĩnh điện, màu trắng sữa, đen hoặc ghi xám.
- Thiết kế: Dạng hộp chữ nhật mỏng, có nắp mở phía trên hoặc dạng ngăn kéo. Phía trước là thanh blank được đục sẵn 8 lỗ hình chữ nhật để gắn vừa 8 adapter LC. Phía sau hoặc hai bên hông là các lỗ luồn cáp có ron cao su bảo vệ, giúp cáp quang đi vào không bị rách vỏ.
- Tai gắn rack: Hai bên hông có gắn tai sắt với lỗ đinh ốc chuẩn 19 inch.
-
2. Khay hàn quang:
- Nằm ở vị trí trung tâm bên trong hộp, được làm bằng nhựa ABS chống cháy hoặc nhôm.
- Chức năng: Là nơi chứa và cố định các ống co nhiệt. Khay hàn được thiết kế với các rãnh dẫn hướng.
-
3. Đầu nối chuyển đổi Adapter LC/UPC:
- Có 8 chiếc Adapter LC/UPC.
- Kích thước nhỏ nên thường dùng 4 adapter Duplex để đủ cho 8 sợi quang.
- Màu sắc đặc trưng của adapter chuẩn UPC là màu xanh dương. Bên trong adapter là ống lót làm bằng đá Zirconia Ceramic.
-
4. Dây hàn quang Pigtail LC/UPC:
- Gồm 8 sợi dây hàn quang. Đây là những đoạn cáp quang ngắn thường dài 1.5m, một đầu đã được bấm sẵn đầu nối LC/UPC tại nhà máy để cắm vào bên trong Adapter. Đầu còn lại để trống để nối với cáp quang kéo từ ngoài vào.
- Sợi pigtail có đường kính 0.9mm với vỏ bọc rực rỡ dễ dàng phân biệt và đánh dấu theo sơ đồ mạng.
-
5. Ống co nhiệt:
- Gồm 8 chiếc ống co nhiệt dài 60mm. Có một lõi thép nhỏ bên trong.
-
6. Bộ phụ kiện đi kèm:
- Dây thít.
- Ốc vít, bu-lông để gắn tai hộp ODF lên tủ rack.
- Băng dính điện, băng nhám, ống luồn cáp ruột gà để bảo vệ cáp ở điểm tiếp xúc với vỏ hộp.
-
Ứng dụng Hộp phối quang ODF 8Fo indoor gắn rack chuẩn LC/UPC
- Mạng Viễn Thông và Mạng Lan Nội Bộ - LAN/WAN
- Hệ Thống Camera Quan Sát Quy Mô Vừa
- Mạng Băng Thông Rộng
- Trung tâm Dữ Liệu:
-
Thông số kỹ thuật của Hộp phối quang ODF 8Fo indoor gắn rack chuẩn LC/UPC
- Tên sản phẩm: Hộp phối quang ODF 8Fo indoor gắn rack chuẩn LC/UPC
- Mã sản phẩm: odf-8fo-id-lc-upc
- Thương hiệu: 3A Telecom
- Dung lượng: 8 Sợi quang
- Vật liệu vỏ hộp: Thép cán lạnh, phủ sơn tĩnh điện chống xước
- Màu sắc: Xám ghi, Đen, hoặc Trắng sữa
- Độ dày vỏ thép: 1.0 mm – 1.2 mm
- Kích thước tiêu chuẩn: Lắp vừa tủ Rack 19 inch. Ngang 440mm chưa tính tai x Sâu ~250mm x Cao 44mm
- Loại đầu nối: LC/UPC Màu xanh dương - Hỗ trợ cắm rút > 1000 lần
- Độ suy hao chèn: 0.2 dB
- Độ suy hao phản hồi: 50 dB
- Nhiệt độ hoạt động: -40°C ~ +85°C
- Độ ẩm tương đối: 95%
- Bán kính uốn cong sợi quang: 30 mm tại mọi vị trí trong hộp
- Phụ kiện đi kèm 8 Adapter LC/UPC, 8 Pigtail LC/UPC, 8 Ống co nhiệt, Khay hàn, Dây thít, Ốc vít bắt rack.
-
Viễn Thông 3A là Công ty chuyên cung cấp Thiết bị quang, Cáp quang, Hộp phối quang ODF Chính hãng Giá cạnh tranh trên thị trường
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: phukiencapquang.com - vienthong3a.com
-
Thông số kỹ thuật của Hộp phối quang ODF 8Fo indoor gắn rack chuẩn LC/UPC
- Tên sản phẩm: Hộp phối quang ODF 8Fo indoor gắn rack chuẩn LC/UPC
- Mã sản phẩm: odf-8fo-id-lc-upc
- Thương hiệu: 3A Telecom
- Dung lượng: 8 Sợi quang
- Vật liệu vỏ hộp: Thép cán lạnh, phủ sơn tĩnh điện chống xước
- Màu sắc: Xám ghi, Đen, hoặc Trắng sữa
- Độ dày vỏ thép: 1.0 mm – 1.2 mm
- Kích thước tiêu chuẩn: Lắp vừa tủ Rack 19 inch. Ngang 440mm chưa tính tai x Sâu ~250mm x Cao 44mm
- Loại đầu nối: LC/UPC Màu xanh dương - Hỗ trợ cắm rút > 1000 lần
- Độ suy hao chèn: 0.2 dB
- Độ suy hao phản hồi: 50 dB
- Nhiệt độ hoạt động: -40°C ~ +85°C
- Độ ẩm tương đối: 95%
- Bán kính uốn cong sợi quang: 30 mm tại mọi vị trí trong hộp
- Phụ kiện đi kèm 8 Adapter LC/UPC, 8 Pigtail LC/UPC, 8 Ống co nhiệt, Khay hàn, Dây thít, Ốc vít bắt rack.
