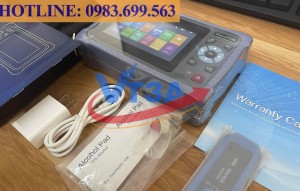

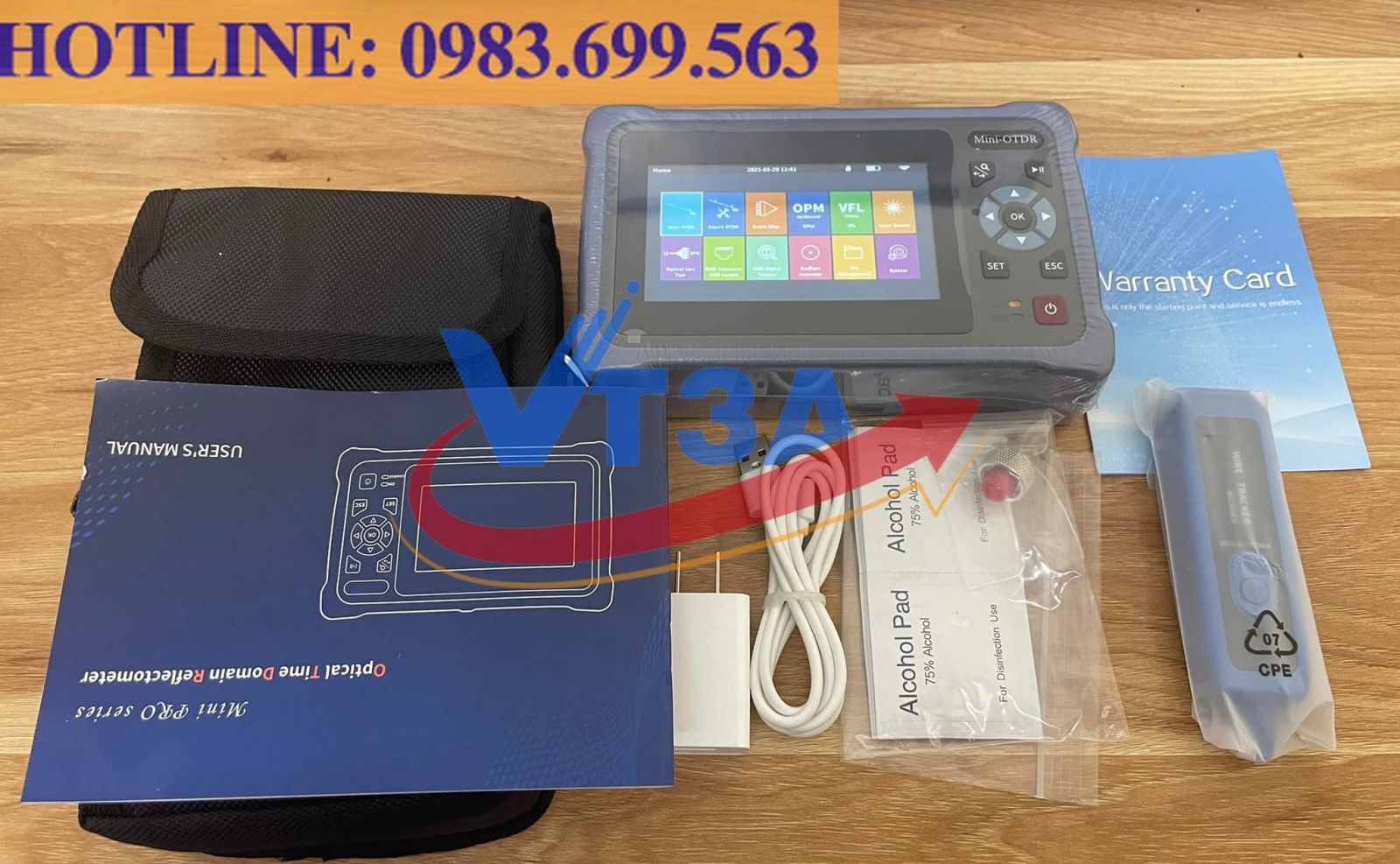

Máy đo quang OTDR FLD 4500
- Máy đo quang OTDR FLD 4500 chính là thiết kế cực kỳ nhỏ gọn và nhẹ . Với trọng lượng thường dưới 500g, nó dễ dàng nằm gọn trong lòng bàn tay hoặc được mang theo trong túi đồ nghề mà không gây ra bất kỳ sự cồng kềnh nào . Vỏ máy được chế tạo chắc chắn, phù hợp với điều kiện làm việc khắc nghiệt tại hiện trường.
- Một trong những ưu điểm vượt trội nhất của Máy đo quang OTDR FLD 4500 là khả năng tích hợp nhiều chức năng đo kiểm trong cùng một thiết bị. Các phiên bản cao cấp có thể bao gồm tới 12 tính năng khác nhau, biến nó thành một trạm làm việc di động thực thụ . Các chức năng phổ biến nhất bao gồm:
- OTDR tự động (Auto OTDR): Chế độ này cho phép người dùng ít kinh nghiệm nhất cũng có thể thực hiện phép đo một cách nhanh chóng. Máy sẽ tự động tính toán và thiết lập các thông số tối ưu như độ rộng xung, dải đo, và thời gian đo .
- OTDR chuyên gia (Expert OTDR): Dành cho các kỹ thuật viên có kinh nghiệm, chế độ này cho phép tùy chỉnh thủ công tất cả các thông số để có được kết quả đo chi tiết và chính xác nhất theo yêu cầu cụ thể của từng tuyến cáp .
- Bản đồ sự kiện (Event Map): Một tính năng cực kỳ hữu ích, giúp đơn giản hóa việc đọc kết quả. Thay vì một đồ thị phức tạp, Event Map sẽ hiển thị các sự kiện dưới dạng biểu tượng đồ họa dễ hiểu, cho biết rõ khoảng cách tới mối hàn, đầu nối hay điểm lỗi .
- Đo công suất quang (Optical Power Meter - OPM): Dùng để đo công suất tín hiệu quang tại một điểm bất kỳ trên mạng, giúp xác định xem tín hiệu có đủ mạnh để các thiết bị đầu cuối hoạt động ổn định hay không.
- Phát sáng đỏ kiểm tra lỗi (Visual Fault Locator - VFL): Chức năng này phát ra một tia laser màu đỏ có thể nhìn thấy được vào sợi quang. Tại các vị trí lỗi nặng như gãy, gập hoặc hở đầu nối, ánh sáng đỏ sẽ thoát ra ngoài, giúp kỹ thuật viên nhanh chóng xác định lỗi ở khoảng cách gần bằng mắt thường .
- Nguồn sáng quang (Laser Source - LS): Hoạt động cùng với máy đo công suất quang (OPM) để đo suy hao toàn tuyến.
- Sự tích hợp này không chỉ tiết kiệm chi phí đầu tư mua sắm nhiều thiết bị riêng lẻ mà còn mang lại sự tiện lợi tối đa khi làm việc tại hiện trường.
-
Ứng dụng của Máy đo quang OTDR FLD 4500
- Nghiệm thu cuộn cáp mới: Trước khi kéo cáp, họ dùng OTDR để kiểm tra cuộn cáp quang mới có bị lỗi hay hư hỏng trong quá trình vận chuyển hay không.
- Đo kiểm và xác minh chất lượng mối hàn: Sau mỗi lần hàn nối sợi quang, OTDR được sử dụng để đo suy hao tại mối hàn đó, đảm bảo nó nằm trong ngưỡng cho phép.
- Kiểm tra toàn tuyến sau khi lắp đặt: Sau khi hoàn tất việc kéo và đấu nối cáp, kỹ thuật viên sẽ thực hiện một phép đo OTDR tổng thể để "chụp ảnh" lại toàn bộ tuyến cáp . Kết quả đo này sẽ là tài liệu nghiệm thu quan trọng, xác nhận tuyến cáp đạt tiêu chuẩn kỹ thuật trước khi bàn giao cho đơn vị vận hành.
- Xác định chiều dài chính xác của tuyến cáp: OTDR cung cấp thông tin chính xác về chiều dài sợi quang, giúp việc quản lý và lưu trữ hồ sơ tuyến cáp trở nên dễ dàng .
- Định vị điểm đứt cáp: Đây là ứng dụng quan trọng nhất của OTDR trong công tác xử lý sự cố . Khi có sự cố mất tín hiệu, kỹ thuật viên sẽ dùng Máy đo quang OTDR FLD 4500 để đo từ một đầu. Máy sẽ chỉ ra chính xác khoảng cách từ điểm đo đến vị trí sợi cáp bị đứt . Ví dụ, máy báo lỗi ở 1.5km, đội ngũ xử lý chỉ cần đến đúng vị trí đó để khắc phục thay vì phải dò tìm trên toàn bộ tuyến.
- Phát hiện các điểm suy hao bất thường: Đôi khi, tín hiệu không mất hoàn toàn mà chỉ bị yếu đi (suy hao cao). OTDR có thể phát hiện các "sự kiện" suy hao bất thường này, có thể do sợi cáp bị uốn cong quá mức, một đầu nối bị bẩn hoặc một mối hàn đang dần xuống cấp .
- So sánh và theo dõi chất lượng tuyến cáp theo thời gian: Bằng cách lưu lại kết quả đo ban đầu (khi nghiệm thu), đội ngũ bảo trì có thể thực hiện các phép đo định kỳ và so sánh với kết quả gốc. Bất kỳ sự thay đổi nào trên đồ thị OTDR đều là dấu hiệu cho thấy sự xuống cấp của tuyến cáp, cho phép họ có kế hoạch sửa chữa chủ động trước khi sự cố nghiêm trọng xảy ra .
- Chứng minh chất lượng thi công: Các báo cáo đo kiểm được xuất ra từ máy OTDR là minh chứng khách quan nhất về chất lượng của các mối hàn và toàn bộ tuyến cáp do họ thi công.
- Phân định trách nhiệm: Trong trường hợp xảy ra sự cố sau khi bàn giao, kết quả đo OTDR ban đầu giúp xác định xem lỗi phát sinh do quá trình thi công hay do các yếu tố khác tác động sau này.
-
Thông số kỹ thuật Máy đo quang OTDR FLD 4500
- Bước sóng (Wavelength): 1310nm / 1550nm Đây là hai cửa sổ hoạt động chính của sợi quang đơn mode (Single Mode). Bước sóng 1310nm thường được dùng để đo kiểm các tuyến ngắn và phát hiện lỗi tốt hơn, trong khi 1550nm có độ suy hao trên mỗi km thấp hơn, lý tưởng cho việc đo các tuyến cáp dài . Việc máy hỗ trợ cả hai bước sóng cho phép kiểm tra toàn diện hiệu suất của sợi quang.
- Dải động (Dynamic Range): 26dB (ví dụ) Đây là một trong những thông số quan trọng nhất, thể hiện khả năng đo xa của máy OTDR. Dải động được tính bằng dB, và giá trị càng cao, máy càng có thể "nhìn" xa hơn và đo được các tuyến cáp dài hơn hoặc các tuyến có suy hao lớn (nhiều mối hàn, splitter). Với dải động khoảng 26dB, máy phù hợp cho các mạng truy nhập như FTTx, PON có chiều dài vài chục km.
- Vùng chết sự kiện (Event Dead Zone - EDZ) < 1m - 5m Là khoảng cách tối thiểu mà máy OTDR có thể phân biệt được hai sự kiện phản xạ gần nhau (ví dụ: hai đầu nối gần nhau). Vùng chết càng nhỏ, khả năng phát hiện các sự kiện ở gần nhau của máy càng tốt. Đây là thông số quan trọng khi đo kiểm trong các trung tâm dữ liệu hoặc tủ phối quang (ODF) nơi các đầu nối được cắm san sát nhau .
- Vùng chết suy hao (Attenuation Dead Zone - ADZ) < 8m - 15m Là khoảng cách tối thiểu mà máy OTDR cần sau một sự kiện phản xạ để có thể đo chính xác suy hao của một sự kiện tiếp theo. Vùng chết suy hao luôn lớn hơn vùng chết sự kiện. Thông số này cũng cần càng nhỏ càng tốt, đặc biệt là trên các tuyến cáp ngắn có nhiều sự kiện.
- Độ rộng xung (Pulse Width): 5ns - 20µs (nhiều mức) Là thời gian tồn tại của một xung laser được phát vào sợi quang. Xung ngắn (vd: 5ns, 10ns): Cung cấp độ phân giải cao hơn, vùng chết nhỏ hơn, lý tưởng để đo các tuyến ngắn và xác định các sự kiện gần nhau. Tuy nhiên, năng lượng xung thấp nên dải động sẽ giảm. Xung dài (vd: 1µs, 10µs): Mang nhiều năng lượng hơn, giúp tăng dải động để đo các tuyến cáp rất dài, nhưng đổi lại là độ phân giải thấp và vùng chết lớn hơn . Máy đo quang OTDR FLD 4500 cho phép chọn nhiều độ rộng xung khác nhau để tối ưu cho từng tình huống đo cụ thể.
- Pin: Lithium-Ion, 4000mAh Dung lượng pin lớn đảm bảo thời gian hoạt động liên tục trong nhiều giờ tại hiện trường, giúp kỹ thuật viên hoàn thành công việc mà không bị gián đoạn vì hết pin.
- Màn hình: Cảm ứng màu, kích thước khoảng 4.3 - 5 inch Màn hình cảm ứng giúp thao tác dễ dàng và hiện đại. Màn hình màu với độ phân giải tốt giúp việc quan sát và phân tích đồ thị OTDR trở nên rõ ràng, ngay cả dưới điều kiện ánh sáng ngoài trời.
- Cổng kết nối: SC/APC, USB Đầu nối quang thường là loại SC có thể thay thế được. Cổng USB cho phép dễ dàng xuất dữ liệu báo cáo sang máy tính hoặc USB flash drive để lưu trữ và phân tích.
- Trọng lượng & Kích thước: < 500g; Kích thước cầm tay Yếu tố quyết định tính di động của thiết bị, giúp người dùng thoải mái khi di chuyển và làm việc.
- Đầu kết nối: SC/APC
-
Tính năng bao gồm 12 tính năng
- 1) tự động MÁY OTDR
- 2) chuyên gia MÁY OTDR
- 3) sự kiện Bản Đồ
- 4) Máy Đo Công Suất quang
- 5) Quang Nguồn Sáng
- 6) Suy Hao chèn
- 7) thị giác Lỗi Thiết Bị Định Vị
- 8) RJ45 Cáp Theo Dõi
- 9) RJ45 Cáp Trình Tự
- 10) RJ45 Chiều Dài Cáp
- 11) Endface Thanh Tra
- 12) LED Ánh Sáng
-
Viễn Thông 3A chuyên cung cấp Máy đo quang, Thiết bị quang, Cáp quang Chính hãng
- HOTLINE: 0983.699.563
- Wediste: vienthong3a.com
- Email: 3a.vienthong@gmail.com
-
Thông số kỹ thuật Máy đo quang OTDR FLD 4500
- Bước sóng (Wavelength): 1310nm / 1550nm Đây là hai cửa sổ hoạt động chính của sợi quang đơn mode (Single Mode). Bước sóng 1310nm thường được dùng để đo kiểm các tuyến ngắn và phát hiện lỗi tốt hơn, trong khi 1550nm có độ suy hao trên mỗi km thấp hơn, lý tưởng cho việc đo các tuyến cáp dài . Việc máy hỗ trợ cả hai bước sóng cho phép kiểm tra toàn diện hiệu suất của sợi quang.
- Dải động (Dynamic Range): 26dB (ví dụ) Đây là một trong những thông số quan trọng nhất, thể hiện khả năng đo xa của máy OTDR. Dải động được tính bằng dB, và giá trị càng cao, máy càng có thể "nhìn" xa hơn và đo được các tuyến cáp dài hơn hoặc các tuyến có suy hao lớn (nhiều mối hàn, splitter). Với dải động khoảng 26dB, máy phù hợp cho các mạng truy nhập như FTTx, PON có chiều dài vài chục km.
- Vùng chết sự kiện (Event Dead Zone - EDZ) < 1m - 5m Là khoảng cách tối thiểu mà máy OTDR có thể phân biệt được hai sự kiện phản xạ gần nhau (ví dụ: hai đầu nối gần nhau). Vùng chết càng nhỏ, khả năng phát hiện các sự kiện ở gần nhau của máy càng tốt. Đây là thông số quan trọng khi đo kiểm trong các trung tâm dữ liệu hoặc tủ phối quang (ODF) nơi các đầu nối được cắm san sát nhau .
- Vùng chết suy hao (Attenuation Dead Zone - ADZ) < 8m - 15m Là khoảng cách tối thiểu mà máy OTDR cần sau một sự kiện phản xạ để có thể đo chính xác suy hao của một sự kiện tiếp theo. Vùng chết suy hao luôn lớn hơn vùng chết sự kiện. Thông số này cũng cần càng nhỏ càng tốt, đặc biệt là trên các tuyến cáp ngắn có nhiều sự kiện.
- Độ rộng xung (Pulse Width): 5ns - 20µs (nhiều mức) Là thời gian tồn tại của một xung laser được phát vào sợi quang. Xung ngắn (vd: 5ns, 10ns): Cung cấp độ phân giải cao hơn, vùng chết nhỏ hơn, lý tưởng để đo các tuyến ngắn và xác định các sự kiện gần nhau. Tuy nhiên, năng lượng xung thấp nên dải động sẽ giảm. Xung dài (vd: 1µs, 10µs): Mang nhiều năng lượng hơn, giúp tăng dải động để đo các tuyến cáp rất dài, nhưng đổi lại là độ phân giải thấp và vùng chết lớn hơn . Máy đo quang OTDR FLD 4500 cho phép chọn nhiều độ rộng xung khác nhau để tối ưu cho từng tình huống đo cụ thể.
- Pin: Lithium-Ion, 4000mAh Dung lượng pin lớn đảm bảo thời gian hoạt động liên tục trong nhiều giờ tại hiện trường, giúp kỹ thuật viên hoàn thành công việc mà không bị gián đoạn vì hết pin.
- Màn hình: Cảm ứng màu, kích thước khoảng 4.3 - 5 inch Màn hình cảm ứng giúp thao tác dễ dàng và hiện đại. Màn hình màu với độ phân giải tốt giúp việc quan sát và phân tích đồ thị OTDR trở nên rõ ràng, ngay cả dưới điều kiện ánh sáng ngoài trời.
- Cổng kết nối: SC/APC, USB Đầu nối quang thường là loại SC có thể thay thế được. Cổng USB cho phép dễ dàng xuất dữ liệu báo cáo sang máy tính hoặc USB flash drive để lưu trữ và phân tích.
- Trọng lượng & Kích thước: < 500g; Kích thước cầm tay Yếu tố quyết định tính di động của thiết bị, giúp người dùng thoải mái khi di chuyển và làm việc.
- Đầu kết nối: SC/APC
-
Tính năng bao gồm 12 tính năng
- 1) tự động MÁY OTDR
- 2) chuyên gia MÁY OTDR
- 3) sự kiện Bản Đồ
- 4) Máy Đo Công Suất quang
- 5) Quang Nguồn Sáng
- 6) Suy Hao chèn
- 7) thị giác Lỗi Thiết Bị Định Vị
- 8) RJ45 Cáp Theo Dõi
- 9) RJ45 Cáp Trình Tự
- 10) RJ45 Chiều Dài Cáp
- 11) Endface Thanh Tra
- 12) LED Ánh Sáng
-
Viễn Thông 3A chuyên cung cấp Máy đo quang, Thiết bị quang, Cáp quang Chính hãng
- HOTLINE: 0983.699.563
- Wediste: vienthong3a.com
- Email: 3a.vienthong@gmail.com
