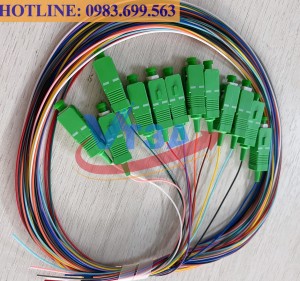

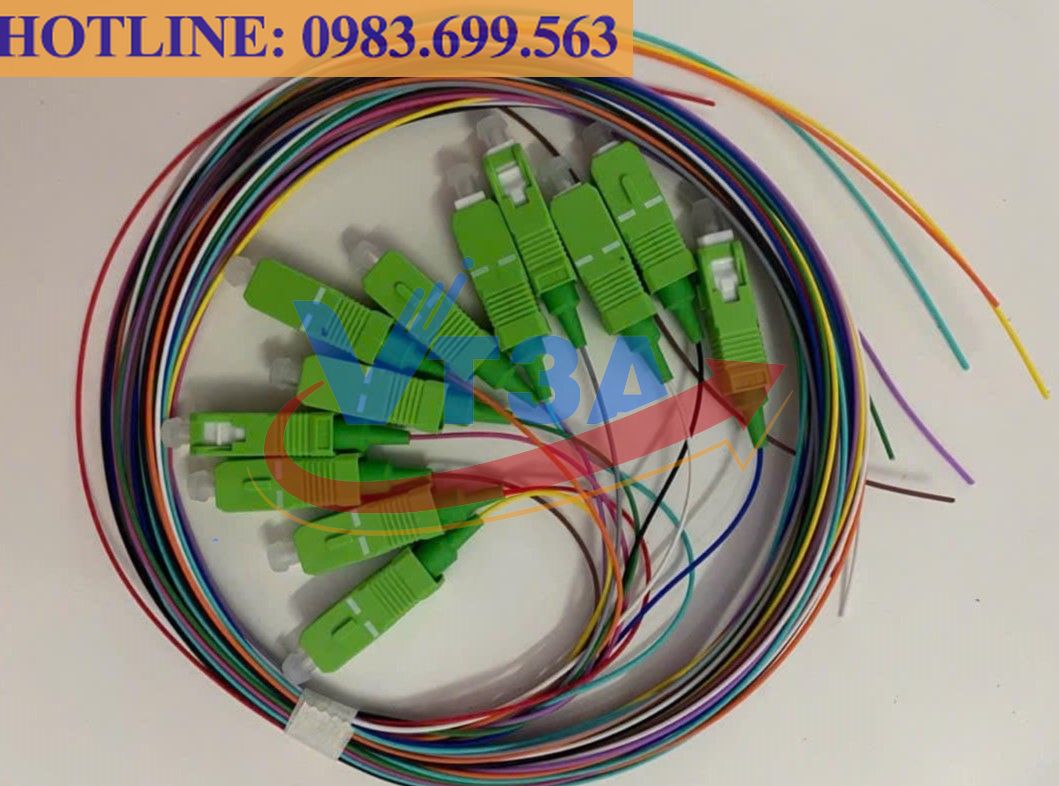

Dây hàn quang Singlemode SC/APC dài 1,5m là gì?
- 1. Dây hàn quang (Pigtail):
- "Dây hàn quang", hay còn gọi là Pigtail, là một đoạn sợi quang ngắn, thường dài 1,5m, có một đặc điểm nhận dạng rất riêng: một đầu được gắn sẵn đầu nối quang và đầu còn lại để trống. Đầu trống này không phải là một thiếu sót, mà chính là mục đích tồn tại của nó: để hàn nối (splicing) trực tiếp vào lõi của một sợi cáp quang dài hơn.
- Phân biệt với Dây nhảy quang (Patch Cord): Nhiều người thường nhầm lẫn giữa dây hàn quang và dây nhảy quang. Điểm khác biệt cơ bản là dây nhảy quang có đầu nối ở cả hai đầu, dùng để kết nối trực tiếp giữa các thiết bị (ví dụ: từ hộp phối quang ODF đến modem). Trong khi đó, dây hàn quang đóng vai trò là điểm kết cuối của một tuyến cáp, được bảo vệ và quản lý bên trong hộp phối quang ODF.
- 2. Singlemode (SM):
- Thế giới cáp quang có hai loại chính: Singlemode (đơn mode) và Multimode (đa mode). Dây hàn quang chúng ta đang nói đến thuộc loại Singlemode.
- Đặc điểm: Sợi quang Singlemode có đường kính lõi (core) siêu nhỏ, chỉ khoảng 9 micromet (9µm). Kích thước này chỉ cho phép một tia sáng (một mode) duy nhất truyền đi tại một thời điểm.
- Ưu điểm: Vì chỉ có một đường truyền, tín hiệu ít bị biến dạng và suy hao hơn, cho phép truyền đi xa hàng chục, thậm chí hàng trăm kilomet với băng thông cực lớn. Đây chính là lý do vì sao Singlemode là công nghệ xương sống cho mạng viễn thông, Internet cáp quang (FTTH) và truyền hình cáp.
- 3. Đầu nối SC/APC:
- SC (Subscriber Connector) là một trong những loại đầu nối quang phổ biến nhất. Bạn có thể nhận ra nó qua thiết kế dạng vuông, màu xanh lá, và thao tác cắm/rút dạng đẩy-kéo (push-pull) tiện lợi.
- Phần quan trọng hơn nằm ở hậu tố APC (Angled Physical Contact). Đây là công nghệ xử lý bề mặt của đầu nối, quyết định trực tiếp đến chất lượng tín hiệu.
- Bề mặt vát góc 8 độ: Thay vì phẳng như đầu nối UPC (Ultra Physical Contact), đầu APC được mài vát một góc 8 độ.
- Lợi ích: Góc vát này khiến cho bất kỳ tia sáng nào bị phản xạ ngược lại (gọi là suy hao phản hồi) đều bị lệch ra khỏi lõi sợi quang, thay vì dội ngược về nguồn phát. Điều này giúp giảm thiểu nhiễu tín hiệu một cách tối đa.
-
Thông số Mô tả chi tiết Ý nghĩa
- Đầu kết nối: SC/APC Đầu vuông to, màu xanh lá, tiếp xúc vát góc 8 độ.
- Kiểu sợi quang: Singlemode (SM) 9/125µm Lõi 9µm, vỏ phản xạ 125µm, chuyên dùng cho truyền xa, băng thông lớn.
- Suy hao chèn (Insertion Loss): ≤0.2 dB (hoặc ≤0.3 dB) Đây là độ suy giảm tín hiệu khi cắm đầu nối. Con số này càng nhỏ càng tốt, cho thấy chất lượng đầu nối cao, tiếp xúc tốt.
- Suy hao phản hồi (Return Loss): ≥50 dB Đo lượng tín hiệu bị phản xạ ngược lại. Con số này càng lớn càng tốt, chứng tỏ đầu nối APC hoạt động hiệu quả, chống nhiễu tốt.
- Bước sóng hoạt động: 1310nm, 1550nm Là các bước sóng ánh sáng tiêu chuẩn dùng trong mạng viễn thông cáp quang.
- Đường kính cáp: 0.9mm Đường kính tiêu chuẩn cho dây pigtail, giúp dây mềm, mảnh, dễ dàng thi công và sắp xếp trong khay hàn của ODF.
- Vỏ bảo vệ: Nhựa PVC Loại vật liệu phổ biến, có độ bền và đàn hồi tốt. Một số loại cao cấp có thể dùng vỏ LSZH (ít khói, không halogen) chống cháy.
- Chiều dài: 1.5 mét Chiều dài tiêu chuẩn, đủ để thao tác hàn nối và quản lý trong ODF mà không bị quá dài gây rối.
- Nhiệt độ làm việc: -40°C đến +75°C Dải nhiệt độ rộng cho thấy dây có thể hoạt động bền bỉ trong nhiều điều kiện môi trường khác nhau
-
Viễn Thông 3A chuyên cung cấp Dây nhảy quang, Dây hàn quang, Thiết bị quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com
-
Thông số Mô tả chi tiết Ý nghĩa
- Đầu kết nối: SC/APC Đầu vuông to, màu xanh lá, tiếp xúc vát góc 8 độ.
- Kiểu sợi quang: Singlemode (SM) 9/125µm Lõi 9µm, vỏ phản xạ 125µm, chuyên dùng cho truyền xa, băng thông lớn.
- Suy hao chèn (Insertion Loss): ≤0.2 dB (hoặc ≤0.3 dB) Đây là độ suy giảm tín hiệu khi cắm đầu nối. Con số này càng nhỏ càng tốt, cho thấy chất lượng đầu nối cao, tiếp xúc tốt.
- Suy hao phản hồi (Return Loss): ≥50 dB Đo lượng tín hiệu bị phản xạ ngược lại. Con số này càng lớn càng tốt, chứng tỏ đầu nối APC hoạt động hiệu quả, chống nhiễu tốt.
- Bước sóng hoạt động: 1310nm, 1550nm Là các bước sóng ánh sáng tiêu chuẩn dùng trong mạng viễn thông cáp quang.
- Đường kính cáp: 0.9mm Đường kính tiêu chuẩn cho dây pigtail, giúp dây mềm, mảnh, dễ dàng thi công và sắp xếp trong khay hàn của ODF.
- Vỏ bảo vệ: Nhựa PVC Loại vật liệu phổ biến, có độ bền và đàn hồi tốt. Một số loại cao cấp có thể dùng vỏ LSZH (ít khói, không halogen) chống cháy.
- Chiều dài: 1.5 mét Chiều dài tiêu chuẩn, đủ để thao tác hàn nối và quản lý trong ODF mà không bị quá dài gây rối.
- Nhiệt độ làm việc: -40°C đến +75°C Dải nhiệt độ rộng cho thấy dây có thể hoạt động bền bỉ trong nhiều điều kiện môi trường khác nhau
-
