Hộp phối quang ODF 4Fo gắn rack là gì?
- Hộp phối quang ODF 4Fo gắn rack bao gồm 4Fo (4 Fiber Optic / 4 Core): Thể hiện dung lượng của hộp phối quang, cho phép quản lý và kết nối tối đa 4 sợi quang (hay 4 core).
- Gắn rack: Đây là đặc điểm thiết kế quan trọng nhất. Hộp phối quang được thiết kế với kích thước tiêu chuẩn 19 inch, có hai tai ở hai bên để dễ dàng lắp đặt vào các loại tủ rack mạng chuyên dụng trong các phòng máy chủ, trung tâm dữ liệu
- Việc lắp đặt này không chỉ giúp tiết kiệm không gian mà còn tạo nên một hệ thống đồng bộ, chuyên nghiệp và dễ dàng quản lý.
- Về cơ bản, Hộp phối quang ODF 4Fo gắn rack là một thiết bị không thể thiếu trong bất kỳ hệ thống mạng cáp quang chuyên nghiệp nào, dù quy mô nhỏ hay là một phần của một hạ tầng lớn. Nó đóng vai trò như một giao diện trung gian, bảo vệ các mối hàn quang khỏi những tác động vật lý và môi trường như va đập, bụi bẩn, độ ẩm, đảm bảo tín hiệu quang được truyền đi ổn định và không bị suy hao, từ đó nâng cao độ tin cậy và hiệu suất của toàn bộ hệ thống mạng.
-

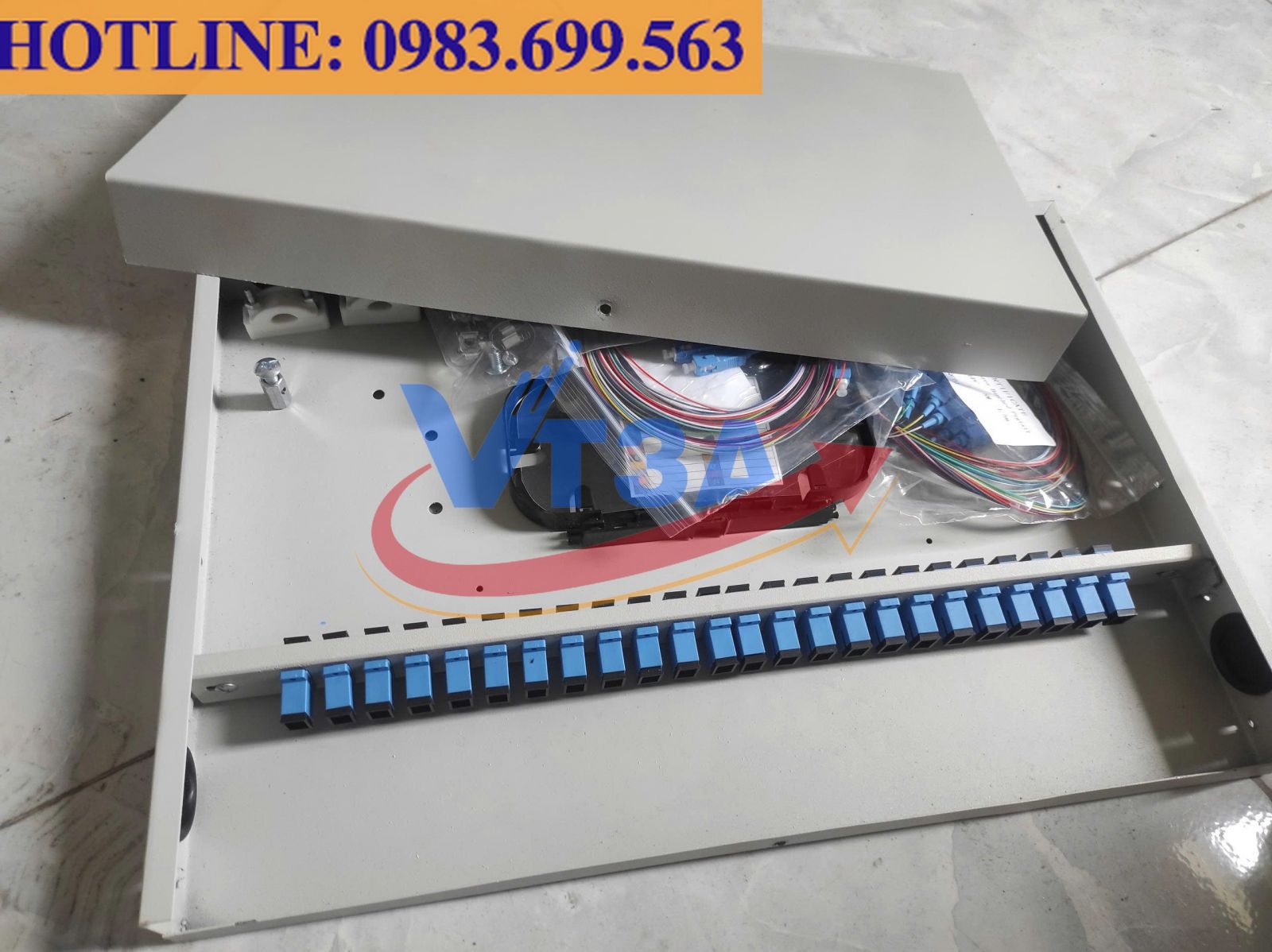

Cấu tạo Hộp phối quang ODF 4Fo gắn rack 19"
- Để hiểu rõ tại sao Hộp phối quang ODF 4Fo gắn rack lại có khả năng bảo vệ và quản lý kết nối quang hiệu quả đến vậy, chúng ta cần tìm hiểu chi tiết về cấu tạo bên trong và bên ngoài của nó. Một hộp phối quang đầy đủ phụ kiện (full option) thường bao gồm các thành phần chính sau:
-
Vỏ hộp
- Lớp vỏ bên ngoài được làm bằng thép không gỉ, quyết định độ bền và khả năng bảo vệ của ODF.
- Chất liệu: Vỏ hộp ODF gắn rack hầu hết được làm từ thép tấm chất lượng cao, có độ dày từ 1.0mm đến 1.2mm. Bề mặt được phủ một lớp sơn tĩnh điện, thường là màu trắng sữa hoặc đen nhám, giúp chống gỉ sét, chống ăn mòn và tăng tính thẩm mỹ cho sản phẩm.
- Thiết kế: Vỏ được thiết kế dạng hộp kín, chắc chắn, tuân thủ tiêu chuẩn tủ rack 19 inch. Hai bên có tai bắt rack giúp cố định vững chắc vào tủ mạng. Nhiều loại ODF cao cấp còn có thiết kế dạng khay trượt, cho phép kéo toàn bộ khay hàn ra ngoài để dễ dàng thao tác khi lắp đặt, hàn nối hoặc bảo trì mà không cần tháo cả hộp ODF.
- Cổng cáp: Mặt sau của hộp thường có từ 2 đến 4 lỗ để luồn cáp quang vào và ra, được trang bị ốc vít cố định cáp để đảm bảo cáp không bị xê dịch hay căng kéo, giữ cho bán kính uốn cong của sợi quang luôn lớn hơn 3cm, tránh gãy gập.
-
Khay hàn quang
- Đây là trung tâm của hộp phối quang, là nơi diễn ra và bảo vệ các mối hàn quang.
- Chức năng: Khay hàn quang dùng để cố định và bảo vệ các mối hàn giữa sợi cáp quang và dây hàn quang (pigtail).
- Thiết kế: Thường được làm bằng nhựa, có các rãnh và khe để đặt ống co nhiệt sau khi hàn. Mặc dù ODF chỉ có dung lượng 4FO, khay hàn bên trong thường có thể chứa được nhiều mối hàn hơn (tối đa 12 hoặc 24 mối hàn), cho phép mở rộng hoặc sửa chữa trong tương lai. Khay hàn được thiết kế có thể mở theo dạng bản lề hoặc xếp chồng lên nhau, giúp thao tác dễ dàng.
-
Phụ kiện bên trong
- Một bộ Hộp phối quang ODF 4Fo gắn rack chính hãng, giá rẻ thường đi kèm đầy đủ các phụ kiện cần thiết cho việc thi công:
- Adapter (Đầu nối quang): Là các khớp nối được gắn trên một thanh blank ở mặt trước của ODF. Chúng có vai trò làm cầu nối giữa dây hàn quang (bên trong ODF) và dây nhảy quang (bên ngoài ODF). ODF 4FO sẽ có 4 chiếc Adapter. Người dùng có thể tùy chọn loại Adapter phổ biến như SC, LC, FC, ST để phù hợp với các thiết bị và dây nhảy quang đang sử dụng.
- Dây hàn quang (Pigtail): Gồm 4 sợi dây, mỗi sợi là một đoạn cáp quang ngắn (thường dài 1.5m) có một đầu được gắn sẵn đầu nối quang (SC, LC, FC, ST) để cắm vào Adapter, đầu còn lại để trống để hàn nối với sợi cáp quang chính.
- Ống co nhiệt: Mỗi bộ ODF 4FO sẽ có 4 ống co nhiệt. Đây là những ống nhỏ dùng để bọc và bảo vệ mối hàn sau khi hoàn tất. Bên trong ống co nhiệt có một thanh thép nhỏ giúp giữ cho mối hàn luôn thẳng, không bị gãy gập.
- Các phụ kiện khác: Bao gồm ốc vít để gắn ODF vào tủ rack, dây thít nhựa để bó gọn cáp bên trong, và các loại ốc siết cáp để cố định cáp quang ở lối vào.
- Nhờ cấu tạo đồng bộ và đầy đủ các thành phần như vậy, Hộp phối quang ODF 4Fo gắn rack mang đến một giải pháp "tất cả trong một", giúp kỹ thuật viên có thể triển khai hệ thống một cách nhanh chóng, dễ dàng và đảm bảo chất lượng kết nối luôn ổn định..
-
Ứng dụng của Hộp phối quang ODF 4Fo gắn rack
- Với thiết kế chuyên dụng và những tính năng ưu việt, Hộp phối quang ODF 4Fo gắn rack đã trở thành một thiết bị được sử dụng rộng rãi trong nhiều lĩnh vực của ngành viễn thông và công nghệ thông tin.
- Quản lý và bảo vệ hệ thống cáp quang: Đây là chức năng cốt lõi và quan trọng . ODF giúp tập trung các điểm đấu nối quang vào một vị trí duy nhất, giúp việc quản lý, giám sát, kiểm tra và bảo trì trở nên vô cùng thuận tiện. Khi có sự cố, kỹ thuật viên có thể nhanh chóng xác định và khắc phục vấn đề tại ODF mà không làm ảnh hưởng đến các phần khác của hệ thống. Đồng thời, vỏ hộp chắc chắn giúp bảo vệ các mối hàn và sợi quang khỏi các tác nhân gây hại như va đập, bụi bẩn, sự thay đổi nhiệt độ, đảm bảo đường truyền luôn ổn định.
- Trong các trung tâm dữ liệu và phòng máy chủ: Đây là môi trường ứng dụng phổ biến nhất của ODF gắn rack. Với thiết kế chuẩn 19 inch, nó được lắp đặt gọn gàng vào tủ rack cùng với các thiết bị mạng khác như switch, router, server, tạo ra một không gian làm việc chuyên nghiệp, khoa học và tối ưu hóa không gian. ODF 4FO thường được dùng cho các kết nối quang có mật độ thấp hoặc tại các điểm phân phối nhánh trong trung tâm dữ liệu.
- Hệ thống mạng LAN quang (LAN/WAN): Trong các tòa nhà văn phòng, nhà máy, khu công nghiệp lớn, việc kết nối mạng giữa các tầng, các tòa nhà thường sử dụng cáp quang. Hộp phối quang ODF 4Fo gắn rack được sử dụng tại các tủ mạng trung tâm của mỗi tầng hoặc mỗi khu vực để làm điểm tập kết và phân phối tín hiệu quang đi các nơi.
- Hệ thống viễn thông và FTTH (Fiber To The Home): Trong mạng viễn thông, ODF 4FO được dùng tại các điểm phân phối quang (POP) hoặc các tủ kỹ thuật ở các khu dân cư, tòa nhà chung cư. Nó đóng vai trò là điểm cuối của nhà cung cấp dịch vụ, từ đó tín hiệu quang được chia và kết nối đến các thuê bao riêng lẻ.
- Hệ thống truyền hình cáp (CATV): Tương tự như mạng viễn thông, hệ thống truyền hình cáp sử dụng cáp quang để truyền tín hiệu trên khoảng cách xa cũng cần đến ODF để quản lý các điểm kết nối, đảm bảo chất lượng tín hiệu hình ảnh và âm thanh.
- Hệ thống Camera giám sát (CCTV) nền tảng cáp quang: Với các hệ thống an ninh quy mô lớn cần truyền tín hiệu camera ở khoảng cách xa mà không bị suy hao, cáp quang là lựa chọn tối ưu. ODF 4FO được dùng để kết nối và quản lý cáp quang từ các camera về phòng điều khiển trung tâm.
-
Thông số kỹ thuật Hộp phối quang ODF 4Fo gắn rack
- Tên sản phẩm Hộp phối quang ODF 4FO gắn rack (4 Core/4 Sợi)
- Loại ODF Lắp trong nhà (Indoor), gắn tủ rack 19 inch
- Dung lượng tối đa 4 sợi quang (4FO)
- Vật liệu vỏ Thép tấm sơn tĩnh điện, dày 1.0mm - 1.2mm
- Màu sắc Trắng sữa, ghi xám, hoặc đen
- Kích thước (CRS) ~ 44-72mm * 440-482.6mm * 300-310mm (Chuẩn 1U rack 19")
- Đầu nối quang (Adapter) Tùy chọn: SC, LC, FC, ST (UPC hoặc APC)
- Loại cáp tương thích Singlemode (SM) & Multimode (MM)
- Suy hao chèn (Insertion Loss) ≤ 0.2dB
- Suy hao phản hồi (Return Loss) ≥ 45dB (PC), ≥ 50dB (UPC), ≥ 60-65dB (APC)
- Nhiệt độ hoạt động -5°C đến +60°C (một số loại -40°C đến +80°C)
- Độ ẩm tương đối ≤ 80% - 90%
- Trọn bộ phụ kiện Vỏ hộp, khay hàn quang, 4 Adapter, 4 dây hàn quang, 4 ống co nhiệt, ốc vít, dây thít
-
Viễn Thông 3A chuyên cung cấp Hộp phối quang ODF Chính hãng Giá Tốt
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật Hộp phối quang ODF 4Fo gắn rack
- Tên sản phẩm Hộp phối quang ODF 4FO gắn rack (4 Core/4 Sợi)
- Loại ODF Lắp trong nhà (Indoor), gắn tủ rack 19 inch
- Dung lượng tối đa 4 sợi quang (4FO)
- Vật liệu vỏ Thép tấm sơn tĩnh điện, dày 1.0mm - 1.2mm
- Màu sắc Trắng sữa, ghi xám, hoặc đen
- Kích thước (CRS) ~ 44-72mm * 440-482.6mm * 300-310mm (Chuẩn 1U rack 19")
- Đầu nối quang (Adapter) Tùy chọn: SC, LC, FC, ST (UPC hoặc APC)
- Loại cáp tương thích Singlemode (SM) & Multimode (MM)
- Suy hao chèn (Insertion Loss) ≤ 0.2dB
- Suy hao phản hồi (Return Loss) ≥ 45dB (PC), ≥ 50dB (UPC), ≥ 60-65dB (APC)
- Nhiệt độ hoạt động -5°C đến +60°C (một số loại -40°C đến +80°C)
- Độ ẩm tương đối ≤ 80% - 90%
- Trọn bộ phụ kiện Vỏ hộp, khay hàn quang, 4 Adapter, 4 dây hàn quang, 4 ống co nhiệt, ốc vít, dây thít
-
